GYTS53
আউটডোর কমিউনিকেশন লার্জ-কোর স্ট্রাকচার সরাসরি সমাহিত অ্যান্টি-অ্যান্ট ডাবল সাঁজোয়া ফাইবার অপটিক্যাল কেবল

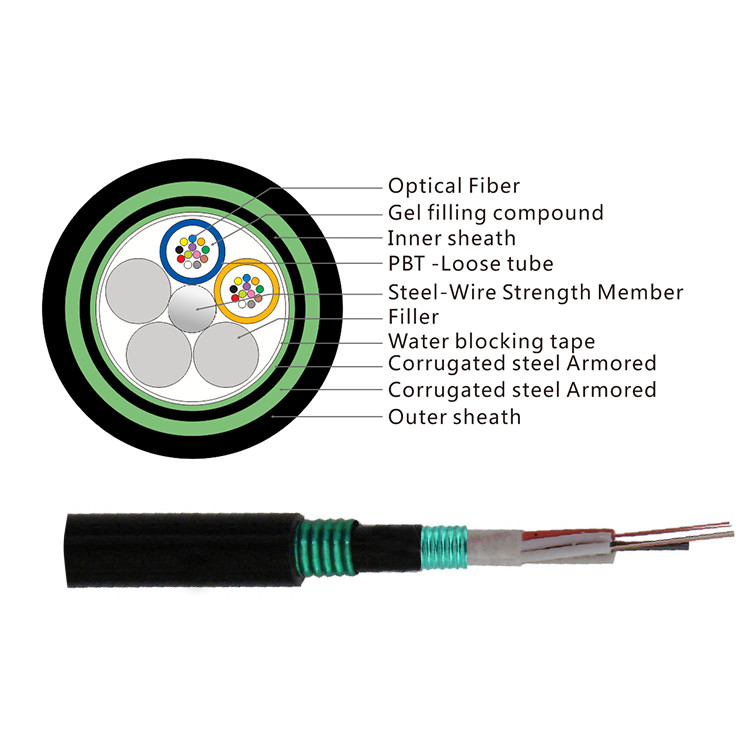

গঠন:
GYTS53 অপটিক্যাল তারের গঠন হল যে 250μm অপটিক্যাল ফাইবার উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা টিউবে আবরণ করা হয় এবং আলগা টিউবটি জলরোধী যৌগ দিয়ে পূর্ণ।কেবল কোরের কেন্দ্র হল একটি ধাতব চাঙ্গা কোর।কিছু অপটিক্যাল ফাইবার তারের জন্য, পলিথিনের একটি স্তর (PE) ধাতব রিইনফোর্সড কোরের বাইরে বের করে দিতে হবে।ঢিলেঢালা টিউব (এবং ফিলার দড়ি) কেন্দ্রীয় রিইনফোর্সিং কোরের চারপাশে পেঁচিয়ে একটি কমপ্যাক্ট এবং গোলাকার কেবল কোর তৈরি করা হয় এবং ক্যাবল কোরের ফাঁকগুলি জল ব্লকিং ফিলার দিয়ে পূর্ণ হয়।প্লাস্টিক প্রলিপ্ত ইস্পাত টেপ অনুদৈর্ঘ্যভাবে মোড়ানো হয় এবং তারপর পলিথিন ভিতরের খাপের একটি স্তর দিয়ে বের করে দেওয়া হয়।ডবল সাইড প্লাস্টিক লেপযুক্ত স্টিল টেপ (PSP) দ্রাঘিমাভাবে মোড়ানো হয় এবং তারপর পলিথিন শীথ দিয়ে বের করে তারগুলি তৈরি করা হয়।
বৈশিষ্ট্য:
● "SZ" দ্বিমুখী স্তর মোচড় প্রযুক্তি গ্রহণ করা
● ধাপে ধাপে জল-অবরোধক মলম পূরণ করা, সম্পূর্ণ বিভাগে জল-অবরোধ করা
● ইস্পাত (অ্যালুমিনিয়াম) বেল্টের প্রান্তের সাথে নির্ভরযোগ্য বন্ধন রয়েছে, উচ্চ শক্তি এবং পেঁচানো হলে কোন ফাটল নেই
● স্থিতিশীল ফাইবার অতিরিক্ত দৈর্ঘ্য নিয়ন্ত্রণ
● তারের গঠনের পরে, ফাইবারের অতিরিক্ত ক্ষয় প্রায় শূন্য, এবং বিচ্ছুরণের মান পরিবর্তন হয় না
● চমৎকার পরিবেশগত কর্মক্ষমতা, প্রযোজ্য তাপমাত্রা পরিসীমা হল -10 ℃ ~ + 70 ℃
স্পেসিফিকেশন:
| ফাইবার কাউন্ট |
নামমাত্র ব্যাস (মিমি) |
নামমাত্র ওজন (কেজি/কিমি) |
প্রতি টিউব সর্বোচ্চ ফাইবার |
সর্বোচ্চ সংখ্যা (টিউব+ফিলার) |
অনুমোদিত টেনসাইল লোড (N) |
অনুমোদনযোগ্য ক্রাশ
প্রতিরোধ
(N/100mm)
|
| স্বল্পমেয়াদী |
দীর্ঘ মেয়াদী |
স্বল্পমেয়াদী |
দীর্ঘ মেয়াদী |
| 2~30 |
13.2 |
162 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 32~48 |
13.8 |
175 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 50~72 |
14.6 |
205 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
16.0 |
230 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 98~144 |
17.6 |
285 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
গ্রাহকের অনুরোধের ভিত্তিতে উপলব্ধ |
বিঃদ্রঃ:
1. শিখা retardant তারের জন্য, বাইরের খাপ কম ধোঁয়া হ্যালোজেন-মুক্ত (LSZH) উপাদান তৈরি করা যেতে পারে, এবং প্রকার GYTZS হয়.
2. গ্রাহকের অনুরোধের উপর, বাইরের খাপ উপর অনুদৈর্ঘ্য রঙ ফালা সঙ্গে তারের দেওয়া যেতে পারে.আরো বিস্তারিত, GYTA সিরিজ পড়ুন দয়া করে.
3. বিশেষ তারের কাঠামো গ্রাহকের অনুরোধে ডিজাইন এবং তৈরি করা যেতে পারে।
ফাইবার স্পেসিফিকেশন
| ITU-T G.652D (B1.3) একক-মোড অপটিক্যাল ফাইবারের প্রযুক্তিগত পরামিতি |
| বৈশিষ্ট্য |
শর্তাবলী |
নির্দিষ্ট মান |
ইউনিট |
| অপটিক্যাল বৈশিষ্ট্য |
|
|
|
| মোড ফিল্ড ব্যাস (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| কাট-অফ তরঙ্গদৈর্ঘ্য (λcc) |
|
≤1260 |
nm |
| মনোযোগ সহগ |
1310nm
1383nm
1550nm
|
~0.35
~0.35
~0.22
|
dB/কিমি
dB/কিমি
dB/কিমি
|
| ম্যাক্রো নমন ক্ষতি |
φ75mm, 100বৃত্ত, 1550nm এ |
≤0.1 |
dB |
| অ্যাটেন্যুয়েশন অ-অভিন্নতা |
|
≤0.05 |
dB |
| বিচ্ছুরণ সহগ |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য |
|
1300~1324 |
nm |
| সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল |
|
≤0.093 |
Ps/(nm2কিমি) |
| প্রতিসরণের গ্রুপ সূচক (সাধারণ মান) |
1310nm
1550nm
|
1.466
1.467
|
|
| জ্যামিতিক বৈশিষ্ট্য |
|
|
|
| ক্ল্যাডিং ব্যাস |
|
125.0±1.0 |
µm |
| কোর/ক্ল্যাডিং ঘনত্বের ত্রুটি |
|
≤0.8 |
µm |
| ক্ল্যাডিং অ বৃত্তাকারতা |
|
≤1.0 |
% |
| আবরণ ব্যাস |
|
245.0±10 |
µm |
| ক্ল্যাডিং/লেপ ঘনত্বের ত্রুটি |
|
≤12.0 |
|
| আবরণ অ বৃত্তাকার |
|
≤8 |
% |
| রঙিন আবরণ ব্যাস |
|
250.0±15 |
µm |
| যান্ত্রিক বৈশিষ্ট্য |
|
|
|
| কার্লিং (ব্যাসার্ধ) |
|
≥4 |
মি |
| প্রমাণ চাপ |
|
<0.69 |
জিপিএ |
| আবরণ ফালা বল |
গড় মূল্য
সর্বোচ্চ মূল্য
|
1.0-5.0
1.3-8.9
|
এন
এন
|
| ডায়নামিক স্ট্রেস জারা সংবেদনশীলতা প্যারামিটার (এনd মান) |
|
≥20 |
|
আমরা উত্পাদন এবং পরীক্ষা তারের নিম্নলিখিত মান মেনে চলে
| যান্ত্রিক কর্মক্ষমতা |
| সর্বোচ্চ টেনশন কর্মক্ষমতা |
IEC 60794–1-2-E |
| সর্বোচ্চঅপারেশন টেনশন |
IEC 60794–1-2-E1 |
| ক্রাশ টেস্ট |
IEC 6079 –1-2-E3 |
| প্রভাব পরীক্ষা |
IEC 60794–1-2-E4 |
| বারবার বাঁকানো |
IEC 60794–1-2-E6 |
| টর্শন টেস্ট |
IEC 60794–1-2-E7 |
| তারের বাঁক |
IEC 60794–1-2-E11A |
| মনোযোগ সহগ |
ITU-T G.652 |
| কাঠামোগত পরীক্ষা |
IEC-60793-1-20 |
| পরিবেশগত সক্ষমতা |
| তাপমাত্রা সাইক্লিং |
IEC 60794–1-2-F1 |
| জল অনুপ্রবেশ |
IEC 60794–1–2-F5B |
| ফাইলিং যৌগিক প্রবাহ |
IEC 60794-1-E14
|
তারের গআকরিক
আলগা টিউবগুলি SZ ব্যবহার করে কেন্দ্রীয় শক্তি সদস্যের চারপাশে আটকে থাকে।এসজেড স্ট্র্যান্ডিং টিউবগুলিকে এক দিকে মোড়ানো হয় একাধিক বাঁকের জন্য, তারপরে অন্য দিকে।
কেন্দ্রীয় এসশক্তি এমঅঙ্গার
কেন্দ্রীয় শক্তির সদস্যটি ইস্পাত দিয়ে তৈরি এটি তারের প্রসার্য এবং অ্যান্টি-বাকলিং শক্তি উভয়ই সরবরাহ করে।
আলগা টিউব
অপটিক্যাল ফাইবারগুলি জেলি ভর্তি টিউবে রাখা হয়।টিউব শিল্প মান PBT সঙ্গে নির্মিত হয়.উপরে দেখানো স্কিম অনুযায়ী সহজ শনাক্তকরণের জন্য এটি রঙিন।
জল খলকিং উপাদান
ভরাট যৌগ, আলগা টিউব এবং ভিতরের খাপের মধ্যে জল ব্লকিং উপাদান জল অনুপ্রবেশ থেকে তারের রক্ষা.
বর্ম
ঢেউতোলা ইস্পাত টেপের দুটি স্তর অতিরিক্ত তারের কম্প্রেশন শক্তি, সর্বাধিক অ্যান্টি-ক্রাশ সম্পত্তি, ইঁদুর সুরক্ষা এবং বুলেট প্রতিরোধী কর্মক্ষমতা প্রদান করে।
বাইরের জ্যাকেট
একটি কালো উচ্চ ঘনত্বের পলিথিন জ্যাকেট তারের কোরের উপর দিয়ে বের করা হয় এবং খাপ হিসাবে ঢেউতোলা ইস্পাত টেপ বর্ম।
তারের এসস্বাস্থ্য এমarking
প্রতিটি তারের তারের বাইরের জ্যাকেটে নিম্নলিখিত তথ্য স্পষ্টভাবে চিহ্নিত করা আছে:
কপ্রস্তুতকারকের নাম।
খ.প্রস্তুতকারকের বছর
গ.তারের এবং ফাইবার প্রকার
dদৈর্ঘ্য চিহ্ন (সাধারণত প্রতিটি মিটারে মুদ্রণ)
eঅথবা গ্রাহকের প্রয়োজনীয়তা হিসাবে.
আবেদন:
ওভারহেড, পাইপলাইন, সরাসরি সমাহিত এবং অন্যান্য পাড়া পদ্ধতির জন্য উপযুক্ত
