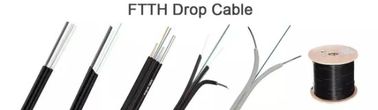

ইন্ড-সিম্প্লেক্স আউ টাইপ জি 657 এ 1 ড্রপ ওয়্যার ফাইবার অপটিক 2 কোরেটাইপ একক মোড ডক্ট ড্রপ ক্যাবল যোগাযোগের তার টেলিযোগাযোগ নেটওয়ার্ক
এই প্রজাপতি আকৃতির অপটিক্যাল ফাইবার ক্যাবলটি অপটিক্যাল ফাইবারকে কেন্দ্রে স্থাপন করবে, দুটি সমান্তরাল এফআরপি তার উভয় পক্ষকে শক্তিশালী উপাদান হিসাবে স্থাপন করবে,এবং একটি কম ধোঁয়া-মুক্ত হ্যালোজেন-মুক্ত অগ্নি retardant sheath extrude. শক্তিশালীকরণ সদস্য (এফআরপি) পিই ((এলএসজেডএইচ,পিভিসি) জ্যাকেটের সাথে আবৃত, গ্রুভের প্রতিটি পাশে স্থাপন করা হয়.
গঠনঃ
- বোয়-টাইপ ট্রান্সসেকশন ডিজাইন
- দুটি সমান্তরাল FRP তারের শক্তি সদস্য হিসাবে
- G657A1 মাঝখানে নমনীয় টেকসই ফাইবার
- রিইনফোর্সিং পার্ট (এফআরপি) রোলের প্রতিটি পাশে স্থাপন করা হয়
- PE বা LSZH বাইরের জ্যাকেট
বৈশিষ্ট্য
1. বিশেষ বাঁক প্রতিরোধী অপটিক্যাল ফাইবার, বৃহত্তর ব্যান্ডউইথ প্রদান এবং নেটওয়ার্ক সংক্রমণ কর্মক্ষমতা উন্নত;
2. দুটি সমান্তরাল FRP বা ধাতব শক্তিশালীকরণ অপটিক্যাল তারের ভাল চাপ প্রতিরোধের আছে এবং অপটিক্যাল ফাইবার রক্ষা;
3অপটিক্যাল ক্যাবলটির কাঠামো সহজ, ওজন কম এবং ব্যবহারযোগ্যতা বেশি।
4. অনন্য গ্রুভ নকশা, সহজ peeling, সহজ সংযোগ, ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজতর;
5. কম ধোঁয়া-মুক্ত হালোজেন-মুক্ত অগ্নি প্রতিরোধী পলিথিলিন গর্ত বা অগ্নি প্রতিরোধী পিভিসি গর্ত, পরিবেশ সুরক্ষা।
6. বিভিন্ন অন সাইট সংযোগকারীগুলির সাথে মিলিত হতে পারে, অন সাইট শেষ হতে পারে।
7. তার নরমতা এবং হালকা কারণে, sheathed তারের ব্যাপকভাবে অ্যাক্সেস নেটওয়ার্কে ব্যবহৃত হয়;আবৃত তারের বৈজ্ঞানিক নাম হল যে অ্যাক্সেস নেটওয়ার্ক একটি প্রজাপতি ব্যবহার করে অপটিক্যাল তারের প্রবর্তন; কারণ এর আকৃতি একটি প্রজাপতি, এটি একটি প্রজাপতি অপটিক্যাল তারের, 8-আকৃতির অপটিক্যাল তারের নামেও পরিচিত।
স্পেসিফিকেশন
সাধারণ বিবরণ
| ক্যাবলের ধরন |
FTTH ((ড্রপ ক্যাবল) |
| ফাইবারের ধরন |
SM G657A1/ SM G657A2 |
| প্রয়োগ |
FTTH, LAN |
| প্রস্তাবিত ইনস্টলেশন পদ্ধতি |
বায়ুবাহিত |
| পরিবেশ |
অভ্যন্তরীণ |
| তাপমাত্রা পরিসীমা |
-৪০ ৭০°সি |
ফাইবার স্পেসিফিকেশন
| ফাইবার স্টাইল |
ইউনিট |
এস এম
G652D
|
এস এম
G657A1
|
এস এম
G657A2
|
| অবস্থা |
এনএম |
১৩১০/১৫৫০ |
১৩১০/১৫৫০ |
১৩১০/১৫৫০ |
| হ্রাস |
ডিবি/কিমি |
≤০.৩৬/০23 |
≤০.৩৫/০21 |
≤০.৩৫/০21 |
| ছড়িয়ে পড়া |
১৩১০ এনএম |
PS/(nm*km) |
≤18 |
≤18 |
≤18 |
| ১৫৫০nm |
PS/(nm*km) |
≤২২ |
≤২২ |
≤২২ |
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য |
এনএম |
১৩১২±১০ |
১৩১২±১০ |
১৩০০-১৩২৪ |
| শূন্য বিচ্ছিন্নতার ঢাল |
ps/(nm2×Km) |
≤০091 |
≤০090 |
≤০092 |
| PMD সর্বোচ্চ একক ফাইবার |
[ps/√km] |
≤০2 |
≤০2 |
≤০2 |
| PMD ডিজাইন লিঙ্ক মান |
ps/(nm2×Km) |
≤০08 |
≤০08 |
≤০08 |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc |
এনএম |
₹1180,≤1330 |
₹1180,≤1330 |
₹1180,≤1330 |
| ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য λcc |
এনএম |
≤১২৬০ |
..... |
..... |
| এমএফডি |
১৩১০ এনএম |
উমম |
9.২±০।4 |
9.০±০4 |
9.8±0.4 |
| ১৫৫০nm |
উমম |
10.4±0.8 |
10.১±০।5 |
9.8±0.5 |
| স্টেপ ((দুই দিকের পরিমাপের মাধ্যম) |
ডিবি |
≤০05 |
≤০05 |
≤০05 |
| ফাইবার দৈর্ঘ্য এবং বিন্দু বিচ্ছিন্নতা উপর অনিয়ম |
ডিবি |
≤০05 |
≤০05 |
≤০05 |
| পার্থক্যের ব্যাকস্কেটার কোয়ালিফায়েন্ট |
ডিবি/কিমি |
≤০03 |
≤০03 |
≤০03 |
| হ্রাসের অভিন্নতা |
ডিবি/কিমি |
≤০01 |
≤০01 |
≤০01 |
| আচ্ছাদনের ব্যাসার্ধ |
উমম |
125.০±০1 |
124.8±0.1 |
124.8±0.1 |
| আচ্ছাদনের অ-বৃত্তাকারতা |
% |
≤ ১।0 |
≤০7 |
≤০7 |
| লেপ ব্যাসার্ধ |
উমম |
২৪২±৭ |
২৪২±৭ |
২৪২±৭ |
| লেপ/চফিনচ একক ত্রুটি |
উমম |
≤১২0 |
≤১২0 |
≤১২0 |
| লেপ অ-বৃত্তাকারতা |
% |
≤৬0 |
≤৬0 |
≤৬0 |
| কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি |
উমম |
≤০6 |
≤০5 |
≤০5 |
| কার্ল (রেডিয়াম) |
উমম |
≥4 |
≥4 |
≥4 |
ফাইবারের স্ট্যান্ডার্ড রঙ সনাক্তকরণ
| না, না। |
1 |
2 |
3 |
4 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
ক্যাবল ডিজাইন
| পয়েন্ট |
বর্ণনা |
| মডেল নং |
GJYXFH03 |
| 1. ফাইবার গণনা |
1 কোর, 2 কোর, 4 কোর |
| 2. ক্যাবল ব্যাসার্ধ |
6.8 মিমি |
| 3. অভ্যন্তরীণ তারের ব্যাসার্ধ |
2.0*3.0 মিমি |
| 4. শক্তি সদস্য |
|
| - উপাদান |
FRP |
| - ব্যাসার্ধ |
0.45 মিমি |
| 5. বাইরের গর্ত |
|
| - উপাদান |
PE/LSZH (কালো/সাদা) /PVC |
| 6. গর্ত চিহ্নিতকরণ |
|
| - চিহ্নিতকরণের ধরন |
লেজার প্রিন্টিং |
স্ট্রেংথ সদস্য
শক্তি উপাদানটি FRP থেকে তৈরি। এটি তারের প্রসার্য প্রদান করে।
ক্যাবলকে পানি থেকে রক্ষা করার জন্য শেল।
বাইরের জ্যাকেট
এলএসজেডব্লিউএইচ গহ্বর ফাইবারের উপরে এক্সট্রুড করা হয়।
ক্যাবল শেল মার্কিং
প্রতিটি ক্যাবলের বাইরের অংশে নিম্নলিখিত তথ্য স্পষ্টভাবে চিহ্নিত করা আছেঃ
a. নির্মাতার নাম।
b. নির্মাতার বছর
ক্যাবল এবং ফাইবারের ধরন
d. দৈর্ঘ্য চিহ্ন (প্রতিটি মিটারে সাধারণত মুদ্রণ)
e. অথবা গ্রাহকের চাহিদা অনুযায়ী।
প্রয়োগ
1. অভ্যন্তরীণ তারের জন্য ব্যবহৃত হয়, শেষ ব্যবহারকারী সরাসরি তারের ব্যবহার;
2. ভবনে অপটিক্যাল তারের প্রবর্তনের জন্য ব্যবহৃত হয়;
এফটিটিএইচ ব্যবহারকারীদের অভ্যন্তরীণ তারের জন্য।
