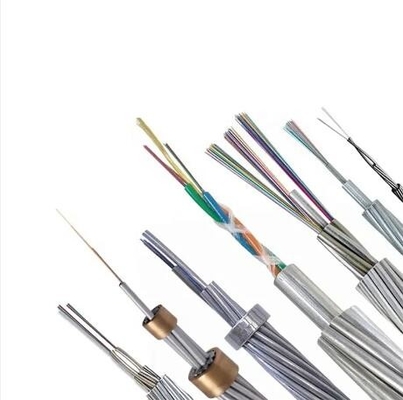

ওপিজিডব্লিউ (OPGW) পাওয়ার কমিউনিকেশন এয়ারলাইন ইনস্টলেশনের জন্য কেন্দ্রীয় আল-কভারেড স্টেইনলেস স্টিল টিউবগুলির সাধারণ নকশা
অপটিক্যাল ফাইবার ক্যাবলের জন্য প্রযুক্তিগত বিবরণ
অপটিক্যাল ফাইবারের বৈশিষ্ট্য
আইটিইউ-টি জি-র অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য।652. ডি অপটিক্যাল ফাইবার নিচের টেবিলের সাথে সঙ্গতিপূর্ণ হবেঃ
| বৈশিষ্ট্য | নির্দিষ্ট মান | ইউনিট | ||
| অপটিক্যাল বৈশিষ্ট্য | ||||
| মোড ক্ষেত্রের ব্যাসার্ধ | ১৩১০ এনএম | 9.১±০।5 | μm | |
| ১৫৫০ এনএম | 10.3 ± 07 | মিমি | ||
| ক্ষয় হ্রাস সহগ | ১৩১০ এনএম | ≤০36 | ডিবি/কিমি | |
| ১৫৫০ এনএম | ≤০23 | ডিবি/কিমি | ||
| হ্রাসের অ-একরূপতা | ≤০05 | ডিবি | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য (λ)0) | ১৩০০ ₹১৩২৪ | এনএম | ||
| সর্বাধিক শূন্য বিচ্ছিন্নতার ঢাল (S)0max) | ≤০092 | পিএস/এনএম2·কিমি) | ||
| পোলারাইজেশন মোড বিচ্ছিন্নতা সহগ (PMD)Q) | ≤০2 | |||
| কট-অফ তরঙ্গদৈর্ঘ্য (λসিসি) | ≤১২৬০ | এনএম | ||
| বিচ্ছিন্নতা সহগ | ১২৮৮-১৩৩৯nm | ≤3.5 | ps/(nm·km) | |
| ১৫৫০nm | ≤18 | ps/(nm·km) | ||
| কার্যকরী গ্রুপ বিচ্ছিন্নতা সূচক (N)এফএফ) | ১৩১০ এনএম | 1.466 | - ঠিক আছে। | |
| ১৫৫০ এনএম | 1.467 | - ঠিক আছে। | ||
| জ্যামিতিক বৈশিষ্ট্য | ||||
| আচ্ছাদনের ব্যাসার্ধ | 125.০±১0 | μm | ||
| আচ্ছাদনের অ-বৃত্তাকারতা | ≤ ১।0 | % | ||
| লেপ ব্যাসার্ধ | 245.০±১০0 | μm | ||
| লেপ-ক্যাপিং কনসেন্ট্রিসিটি ত্রুটি | ≤১২0 | μm | ||
| লেপ অ-বৃত্তাকারতা | ≤৬0 | % | ||
| কোর-ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | ≤০8 | μm | ||
| আবরণ / লেপ এককতা ত্রুটি | ≤১২0 | μm | ||
| যান্ত্রিক বৈশিষ্ট্য | ||||
| কার্লিং | ≥4 | m | ||
| প্রুফ স্ট্রেস | ≥০69 | জিপিএ | ||
| লেপ স্ট্রিপ শক্তি | গড় মূল্য | 1.০-৫0 | এন | |
| সর্বোচ্চ মান | 1.৩-৮।9 | এন | ||
| ম্যাক্রো বন্ডিং ক্ষতি | ফ60mm, 100 বৃত্ত, 1550nm এ | ≤০05 | ডিবি | |
| ফ32mm, 1 বৃত্ত, 1550nm এ | ≤০05 | ডিবি | ||
বৈশিষ্ট্যএরক্যাবল

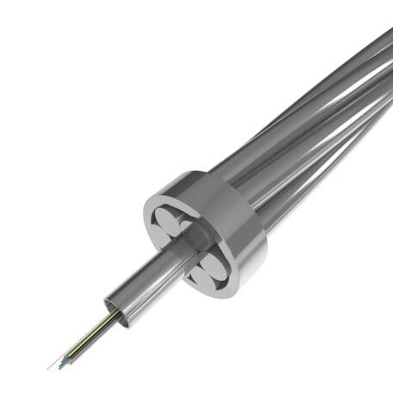

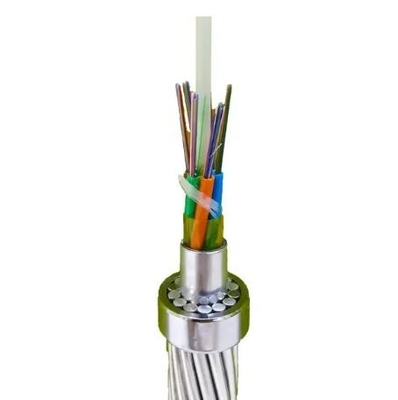

তারের নির্মাণ এবং পরামিতি"অ্যালুমিনিয়াম প্লাস্টিকযুক্ত স্টিলের তারের (এএস) এবং অপটিক্যাল ফাইবার ধারণকারী স্টেইনলেস স্টিল টিউব থেকে তৈরি ওভারহেড গ্রাউন্ড ওয়্যার।
| কাঠামো | উপাদান | না, না। | উপাদান ব্যাসার্ধ | ||
| ফাইবার | জি.652. ডি | 48 | |||
| কেন্দ্র | ২০% এএস ওয়্যার | 1 | ব্যাসার্ধ | 4.0 মিমি | |
| স্তর ১ | SUS টিউব | 4 | ব্যাসার্ধ | 4.0 মিমি | |
| ২০% এএস ওয়্যার | 2 | ব্যাসার্ধ | 4.0 মিমি | ||
| স্তর ২ | ২০% এএস ওয়্যার | 12 | ব্যাসার্ধ | 4.0 মিমি | |
ওপিজিডব্লিউ এর স্পেসিফিকেশন
| পয়েন্ট | প্রযুক্তিগত তথ্য | ||
| আটকে থাকা | কোর, স্তর ১, স্তর ২ | ||
| স্ট্র্যান্ডিং দিক | বাইরের স্তর ডান হাত | ||
| ক্যাবলের ব্যাসার্ধ (নামমাত্র) | 20.0 মিমি | ||
| তারের ওজন (প্রায়) | ১৩৬৫ কেজি/কিমি | ||
| সমর্থনকারী ক্রস বিভাগ | এএস ওয়্যার | 188.5 মিমি2 | |
| নামমাত্র প্রসার্য শক্তি (RTS) | 205kN | ||
| নমনীয়তার মডুলাস (ই-মডুলাস) | 162.0kN/মিমি2 | ||
| তাপীয় প্রসারিততা সহগ | 13.০×১০-৬/ কে | ||
| সর্বাধিক কাজের চাপ (40%RTS) | 82.0kN | ||
| দৈনন্দিন স্ট্রেস (ইডিএস) (১৮%-২৫%আরটিএস) | 36.9~51.25kN | ||
| ডিসি প্রতিরোধ 20°C এ | 0.৪৪২ ওম/কিমি | ||
| সংক্ষিপ্ত সময় বর্তমান (1.0s, 40°C~200°C) | 13.62kA | ||
| সংক্ষিপ্ত সময় বর্তমান ক্ষমতা I2t | 185.4kA2s | ||
| ন্যূনতম বাঁক ব্যাসার্ধ | ইনস্টলেশন | ক্যাবলের ব্যাসের ৩০ গুণ | |
| অপারেশন | ক্যাবল ব্যাসের ১৫ গুণ | ||
| তাপমাত্রা পরিসীমা | ইনস্টলেশন | -১০°সি~+৬০°সি | |
| স্টোরেজ ও শিপিং | -৪০°সি~+৬০°সি | ||
| অপারেশন | -৪০°সি-+৮০°সি | ||
এফআইবার এবংএলওজটিউবার সিগন্ধআমিড্যান্টিফিকেশন
পৃথক ফাইবার এবং লস টিউবগুলি নিম্নলিখিত হিসাবে TIA/EIA-598-A মান এবং রঙের কোডের সাথে সঙ্গতিপূর্ণ হবে।
ইস্পাত টিউব ১ (নং ১-১২ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
ফাইবার রঙ
| না। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |
ইস্পাত টিউব ২ (নং ১৩-২৪ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (50 মিমি পিচ)
| না। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ইস্পাত টিউব ৩ (নং ২৫-৩৬ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
এক কালো ট্রেসার (100 মিমি পিচ)
| না। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ইস্পাত টিউব ৪ (নং ৩৭-৪৮ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
এক কালো ট্রেসার (১৫০ মিমি পিচ)
| না। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
প্যাকিংএসহিপিং
ওপিজিডব্লিউ-কে একটি শক্তিশালী কাঠ-আয়রন রোলের উপর শক্তভাবে এবং অভিন্নভাবে মোড়ানো হবে যা এএনএসআই/এএ 53-1981 বা তার সমতুল্য।রোলটি কাঠের লোহার শক্ত ব্যাটেন দিয়ে পিছনে রাখা উচিত যাতে সাধারণ পরিবহনে ওপিজিডব্লিউকে ক্ষতিগ্রস্ত করা যায় না, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিং অপারেশন।
রিলের অঙ্কন
ক্যাবলের দৈর্ঘ্যের উপর নির্ভর করে, আমরা লোডিং ক্যাবলের জন্য বিভিন্ন ধরণের রিল (ডি,ডি,বি,ডাব্লু 1,ডাব্লু 2) নির্বাচন করি।
পরিবেশগত ও সার্টিফিকেশন
ISO14001, RoHS এবং OHSAS18001 সিস্টেমের সাথে সম্পূর্ণরূপে সম্মতি
ইনস্টলেশনের সুপারিশ
ইনস্টলেশন পদ্ধতিঃ
ওপিজিডব্লিউ ইনস্টল করার জন্য আইইইই স্ট্যান্ডার্ড ৫২৪-১৯৯২ এবং আমাদের কোম্পানির প্রস্তাবিত পদ্ধতি ব্যবহার করার পরামর্শ দেওয়া হচ্ছে।
