কেন্দ্রীয় স্টেইনলেস স্টীল টিউবটি অ্যালুমিনিয়াম পরিহিত ইস্পাত তারের (ACS) একক বা ডবল স্তর দ্বারা বেষ্টিত হয় বা ACS তার এবং অ্যালুমিনিয়াম খাদ তারের মিশ্রণ।সবচেয়ে ব্যাপকভাবে ব্যবহৃত তারের হয়, তাদের নকশা সম্পূর্ণরূপে সবচেয়ে সাধারণ বৈদ্যুতিক লাইন চাহিদার সাথে অভিযোজিত হয়.
অপটিক্যালফাইবার বৈশিষ্ট্য
ITU-T G.652.D অপটিক্যাল ফাইবারের অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্যগুলি নীচের সারণী অনুসারে হবে:
| বৈশিষ্ট্য |
নির্দিষ্ট মান |
ইউনিট |
| অপটিক্যাল বৈশিষ্ট্য |
| মোড ক্ষেত্রের ব্যাস |
1310nm এ |
9.1±0.5 |
µm |
| 1550nm এ |
10.3 ± 0.7 |
মিমি |
| মনোযোগ সহগ |
1310nm এ |
≤0.36 |
dB/কিমি |
| 1550nm এ |
≤0.23 |
dB/কিমি |
| অ্যাটেন্যুয়েশন অ-অভিন্নতা |
≤0.05 |
dB |
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (λ0) |
1300 - 1324 |
nm |
| সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল (এস0 সর্বোচ্চ) |
≤0.092 |
ps/(nm2· কিমি) |
| মেরুকরণ মোড বিচ্ছুরণ সহগ (PMDপ্র) |
≤0.2 |
 |
| কাট-অফ তরঙ্গদৈর্ঘ্য (λcc) |
≤1260 |
nm |
| বিচ্ছুরণ সহগ |
1288～1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| প্রতিসরণের কার্যকরী গ্রুপ সূচক (Nপ্রভাব) |
1310nm এ |
1.466 |
- |
| 1550nm এ |
1.467 |
- |
| জ্যামিতিক বৈশিষ্ট্য |
| ক্ল্যাডিং ব্যাস |
125.0±1.0 |
µm |
| ক্ল্যাডিং অ বৃত্তাকারতা |
≤1.0 |
% |
| আবরণ ব্যাস |
245.0±10.0 |
µm |
| আবরণ-ক্ল্যাডিং ঘনত্বের ত্রুটি |
≤12.0 |
µm |
| আবরণ অ বৃত্তাকার |
≤6.0 |
% |
| কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি |
≤0.8 |
µm |
| ক্ল্যাডিং / লেপ ঘনত্বের ত্রুটি |
≤12.0 |
µm |
| যান্ত্রিক বৈশিষ্ট্য |
| কার্লিং |
≥4 |
মি |
| প্রুফ স্ট্রেস |
≥0.69 |
জিপিএ |
| আবরণ ফালা বল |
গড় মূল্য |
1.0-5.0 |
এন |
| সর্বোচ্চ মূল্য |
1.3-8.9 |
এন |
| ম্যাক্রো নমন ক্ষতি |
Ф60mm, 100 বৃত্ত, 1550nm এ |
≤0.05 |
dB |
| Ф32 মিমি, 1 বৃত্ত, 1550nm এ |
≤0.05 |
dB |
| |
|
|
|
|
OPGW এর স্পেসিফিকেশন
| আইটেম |
প্রযুক্তিগত তথ্য |
| অসহায় |
কোর, স্তর 1, স্তর 2 |
| স্ট্র্যান্ডিং দিক |
বাইরের স্তর হলঅধিকারহাত |
| তারের ব্যাস (নামমাত্র) |
20.0 মিমি |
| তারের ওজন (প্রায়) |
1365 কেজি/কিমি |
| সাপোর্টিং ক্রস সেকশন |
এএস ওয়্যার |
188.5 মিমি2 |
| রেটেড টেনসাইল স্ট্রেন্থ (RTS) |
205kN |
| স্থিতিস্থাপকতার মডুলাস (ই-মডুলাস) |
162.0kN/মিমি2 |
| তাপ প্রসারণ সহগ |
13.0×10-6/কে |
| সর্বাধিক কাজের চাপ (40% আরটিএস) |
82.0kN |
| প্রতিদিনের চাপ (EDS)(18% - 25% RTS) |
36.9~51.25kN |
| 20℃ এ ডিসি প্রতিরোধের |
0.442 ওহম/কিমি |
| স্বল্প সময়ের বর্তমান (1.0s, 40℃～200℃) |
13.62kA |
| স্বল্প সময়ের বর্তমান ক্ষমতা I2t |
185.4kA²s |
| নূন্যতম নমন ব্যাসার্ধ |
স্থাপন |
তারের ব্যাসের 30 গুণ |
| অপারেশন |
তারের ব্যাসের 15 গুণ |
| তাপমাত্রা সীমা |
স্থাপন |
-10℃~+60℃ |
| স্টোরেজ এবং শিপিং |
-40℃~+60℃ |
| অপারেশন |
-40℃~+80℃ |
| |
|
|
|
চiber এবংএলooseটিube গolorআমিdentification
পৃথক ফাইবার এবং আলগা টিউব মান TIA/EIA-598-A এবং নীচের রঙের কোড অনুযায়ী হবে।
ইস্পাত টিউব 1 (নং 1-12 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
ফাইবার রং
| না। |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
ধূসর |
সাদা |
লাল |
প্রকৃতি |
হলুদ |
ভায়োলেট |
গোলাপী |
একুয়া |
ইস্পাত টিউব 2 (নং 13-24 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (50 মিমি পিচ)
| না। |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
ধূসর |
সাদা |
লাল |
প্রকৃতি |
হলুদ |
ভায়োলেট |
গোলাপী |
একুয়া |
ইস্পাত টিউব 3 (নং 25-36 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (100 মিমি পিচ)
| না। |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
ধূসর |
সাদা |
লাল |
প্রকৃতি |
হলুদ |
ভায়োলেট |
গোলাপী |
একুয়া |
ইস্পাত টিউব 4 (নং 37-48 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (150 মিমি পিচ)
| না। |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
ধূসর |
সাদা |
লাল |
প্রকৃতি |
হলুদ |
ভায়োলেট |
গোলাপী |
একুয়া |

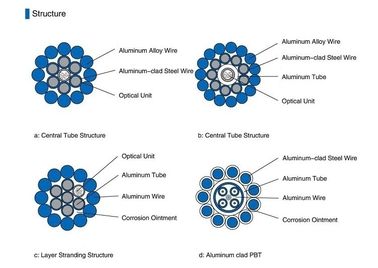

পণ্যের কাঠামো
প্যাকিং এবংএসহিপিং
ANSI/AA 53-1981 বা সমানের সাথে সামঞ্জস্যপূর্ণ একটি শক্ত কাঠ-লোহার রিলে OPGW শক্তভাবে এবং সমানভাবে ক্ষতবিক্ষত হবে।সাধারণ শিপিং, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিংিং অপারেশনগুলিতে ওপিজিডব্লিউ-কে ক্ষতি থেকে রোধ করার জন্য রীলকে শক্ত কাঠ-লোহার ব্যাটেন দিয়ে পিছিয়ে রাখতে হবে।
তারের দৈর্ঘ্য অনুযায়ী, আমরা তারের লোড করার জন্য বিভিন্ন ধরনের রিল (D,d,b,w1,w2) বেছে নিই।
