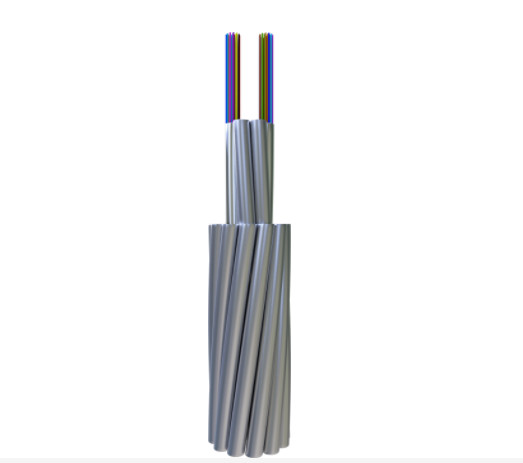

অপটিক্যাল ফাইবার কম্পোজিট স্ট্র্যান্ডেড-টিউব গ্রাউন্ড ওয়্যার

একটি OPGW হল একটি তার যার ভিতরে অপটিক্যাল ফাইবার রয়েছে এবং এটি দুটি উদ্দেশ্যে কাজ করে: একটি গ্রাউন্ড তার এবং যোগাযোগের জন্য।এটি মূলত 110KV, 220KV, 500KV, 750KV এবং নতুন ওভারহেডের যোগাযোগ লাইনের জন্য ব্যবহৃত হয়।

বৈশিষ্ট্য

জেলে ভরা স্টেইনলেস স্টিলের টিউব অপটিক্যাল ফাইবারকে রক্ষা করে এবং সমর্থন করে।যত্নশীল নিয়ন্ত্রণ বিভিন্ন পরিস্থিতিতে ভাল কর্মক্ষমতা নিশ্চিত করে।আরও ফাইবার বড় টিউবে ফিট করে।এটি ভাল বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলির সাথে এটিকে শক্তিশালী এবং নির্ভরযোগ্য করে তোলে।





	মনোযোগ				ব্যান্ডউইথ		মেরুকরণ মোড বিচ্ছুরণ
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	স্বতন্ত্র ফাইবার	ডিজাইন লিঙ্ক মান (M=20, Q=0.01%)
G652D	-	-	≤0.35dB/কিমি	≤0.21dB/কিমি	-	-	≤0.20ps/কিমি	≤0.1ps/কিমি
G655	-	-	-	≤0.22dB/কিমি	-	-	≤0.20ps/কিমি	≤0.1ps/কিমি
50/125μm	≤3.0dB/কিমি	≤1.0dB/কিমি	-	-	≥600MHz.km	≥1200MHz.km	-	-
62.5/125μm	≤3.5dB/কিমি	≤1.0dB/কিমি	-	-	≥200MHz.km	≥600MHz.km	-	-

কর্মক্ষমতা

	শ্রেণিবিন্যাস	উপাদান	মান
নির্মাণ	অপটিক্যাল ফাইবার	G652D/G655 ইত্যাদি	2 - 144
	সুরক্ষা টিউব	স্টেইনলেস স্টীল টিউব	1.5 - 6 মিমি
	আটকে থাকা লাইন	AS তার/AA তার/আল রড	1.5 - 6 মিমি
	সর্বোচ্চব্যাস		30 মিমি
	সর্বোচ্চপ্রস্থচ্ছেদ		500mm2
চারিত্রিক	DL/T 832, IEC60794-4-10, IEEE1138 হিসাবে মান অনুযায়ী
	সর্বোচ্চপ্রসার্য শক্তি (RTS) (kN)		700
	সর্বোচ্চক্রাশ স্ট্রেন্থ (N/100mm)		3000
	সর্বোচ্চশর্ট কারেন্ট ক্যাপাসিটি (40℃ থেকে 200℃)(kA2s)		2000
	মিন.নমন ব্যাসার্ধ (গতিশীল)		20D
	মিন.নমন ব্যাসার্ধ (স্ট্যাটিক)		15D
পরিবেশ কর্মক্ষমতা	ইনস্টলেশন (℃)		-10 থেকে +50
	পরিবহন এবং অপারেশন (℃)		-40 থেকে +65

দ্রষ্টব্য: D হল তারের ব্যাস।

নির্দিষ্ট প্রকার এবং প্রযুক্তিগত ডেটা

না.	প্রযুক্তিগত তথ্য
	পণ্যের ধরন	কাঠামোর ধরন	সর্বোচ্চফাইবার গণনা	AS তারের বিভাগ (mm2)	ব্যাস (মিমি)	তারের ওজন (কেজি/কিমি)	হার প্রসার্য শক্তি (kN)	20℃ ডিসি প্রতিরোধ (Ω/কিমি)	স্বল্প সময়ের বর্তমান ক্ষমতা (40-200℃ kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, অপটিক্যাল ইউনিট 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, অপটিক্যাল ইউনিট 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, অপটিক্যাল ইউনিট 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, অপটিক্যাল ইউনিট 1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, অপটিক্যাল ইউনিট 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, অপটিক্যাল ইউনিট 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , অপটিক্যাল ইউনিট 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, অপটিক্যাল ইউনিট 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, অপটিক্যাল ইউনিট 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, অপটিক্যাল ইউনিট 1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, অপটিক্যাল ইউনিট 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, অপটিক্যাল ইউনিট 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, অপটিক্যাল ইউনিট 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, অপটিক্যাল ইউনিট 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, অপটিক্যাল ইউনিট 1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, অপটিক্যাল ইউনিট 1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, অপটিক্যাল ইউনিট 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, অপটিক্যাল ইউনিট 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, অপটিক্যাল ইউনিট 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, অপটিক্যাল ইউনিট 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, অপটিক্যাল ইউনিট 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, অপটিক্যাল ইউনিট 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, অপটিক্যাল ইউনিট 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, অপটিক্যাল ইউনিট 2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, অপটিক্যাল ইউনিট 1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, অপটিক্যাল ইউনিট 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, অপটিক্যাল ইউনিট 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, অপটিক্যাল ইউনিট 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, অপটিক্যাল ইউনিট 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, অপটিক্যাল ইউনিট 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, অপটিক্যাল ইউনিট 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

অন্যান্য অপটিক্যাল ফাইবারের ধরন এবং গণনা, আটকে থাকা তার অনুরোধে উপলব্ধ।

যান্ত্রিক এবং পরিবেশগত পরীক্ষার বৈশিষ্ট্য

আইটেম	পরীক্ষা পদ্ধতি	প্রয়োজনীয়তা
চিন্তা	IEC 60794-1-2-E1 লোড: তারের গঠন অনুযায়ী নমুনার দৈর্ঘ্য: 10 মিটারের কম নয়, সংযুক্ত দৈর্ঘ্য 100 মিটারের কম নয় সময়কাল: 1 মিনিট	40% আরটিএস কোন অতিরিক্ত ফাইবার স্ট্রেন (0.01%), কোন অতিরিক্ত টেনশন (0.03dB) নেই। 60%RTS ফাইবার স্ট্রেন≤0.25%,অতিরিক্ত অ্যাটেন্যুয়েশন≤0.05dB (পরীক্ষার পরে কোন অতিরিক্ত টেনশন নেই)।
পিষা	IEC 60794-1-2-E3 লোড: উপরের টেবিল অনুযায়ী, তিন পয়েন্ট সময়কাল: 10 মিনিট	1550nm ≤0.05dB/ফাইবারে অতিরিক্ত ক্ষয়;উপাদানগুলির কোন ক্ষতি নেই
জল অনুপ্রবেশ	IEC 60794-1-2-F5B সময়: 1 ঘন্টা নমুনার দৈর্ঘ্য: 0.5 মি জলের উচ্চতা: 1 মি	জল ফুটো নেই.
তাপমাত্রা সাইক্লিং	IEC 60794-1-2-F1 নমুনার দৈর্ঘ্য: 500 মি এর কম নয় তাপমাত্রা পরিসীমা: -40℃ থেকে +65℃ চক্র: 2 তাপমাত্রা সাইক্লিং পরীক্ষা থাকার সময়: 12 ঘন্টা	1550nm এ টেন্যুয়েশন কোফিসিয়েন্টের পরিবর্তন 0.1dB/km-এর কম হবে।

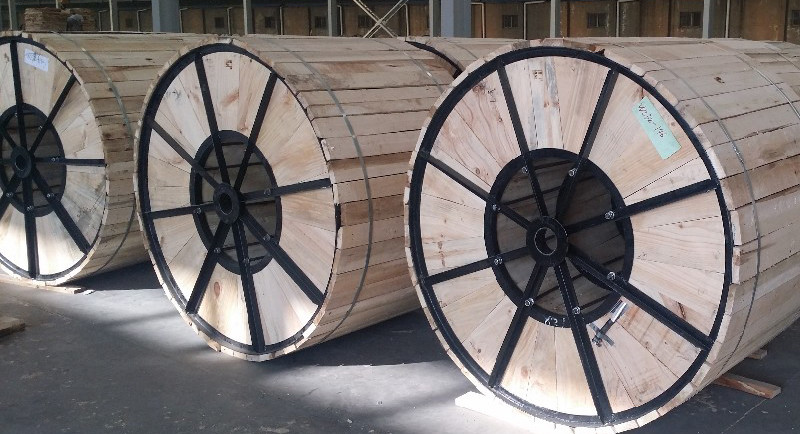

প্যাকিং এবং শিপিং
