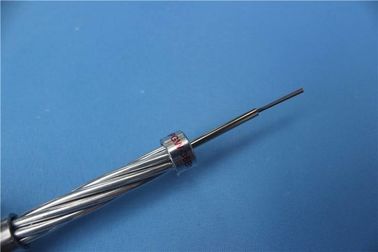

48 কোর স্ব-সমর্থক এরিয়াল কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যার
অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যার (OPGW) হল এক ধরনের তার যা ওভারহেড পাওয়ার লাইনে ব্যবহৃত হয়।এই ধরনের তারের গ্রাউন্ডিং এবং যোগাযোগের ফাংশন একত্রিত হয়।
একটি OPGW তারের মধ্যে একটি টিউবুলার কাঠামো থাকে যার মধ্যে এক বা একাধিক অপটিক্যাল ফাইবার থাকে, যার চারপাশে ইস্পাত এবং অ্যালুমিনিয়াম তারের স্তর থাকে৷ এটি প্রধানত 110kV, 220kV, 500kV, 750kV এবং নতুন ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন সিস্টেমের যোগাযোগ লাইনের জন্য ব্যবহৃত হয়৷এটি পুরানো ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন সিস্টেমের বিদ্যমান গ্রাউন্ড ওয়্যার প্রতিস্থাপন করতেও ব্যবহার করা যেতে পারে।
OPGW তারের উচ্চ-ভোল্টেজ বিদ্যুতের পাইলনের শীর্ষগুলির মধ্যে চালিত হয়।তারের পরিবাহী অংশটি পৃথিবীর মাটিতে সংলগ্ন টাওয়ারকে আবদ্ধ করে এবং উচ্চ-ভোল্টেজ পরিবাহীকে বজ্রপাত থেকে রক্ষা করে।বিশেষ কাঠামো ব্যবহারকারীর চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
অ্যাপ্লিকেশন
1. বয়স্ক গ্রাউন্ড ওয়্যার এবং হাই ভোল্টেজ গ্রাউন্ড তারের নতুন কাঠামো প্রতিস্থাপন করতে মানিয়ে নিন।
2. আলো সুরক্ষা এবং শর্ট সার্কিট বর্তমান আচার
3.OPGW ফাইবার কমিউনিকেশন ফাংশন বৃদ্ধির সাথে পুরানো পাওয়ার লাইনের প্রচলিত গ্রাউন্ড ওয়্যার প্রতিস্থাপন করতে পারে।
প্রযুক্তিগত তথ্য
| গঠন বিবরণ |
|
নামকরণ করা হয়েছে |
না. |
ব্যাস |
| কেন্দ্র |
20% AS তার |
1 |
2.70 |
মিমি |
| স্তর 1 |
20% AS তার |
4 |
2.70 |
মিমি |
| SUS-টিউব |
2 |
2.70 |
মিমি |
| স্তর 2 |
20% AS তার |
10 |
2.70 |
মিমি |
| |
|
|
|
|
|
| |
IEEE std 1138, IEC 60794-4 মান অনুযায়ী |
|
|
|
|
| |
ফাইবার নম্বর এবং প্রকার |
|
|
48 |
G652D |
| |
স্ট্যান্ডার্ড ব্যাস |
|
|
13.50 |
মিমি |
| |
সাপোর্টিং ক্রস সেকশন |
|
|
97.30 |
mm2 |
| |
|
AS তারের বিভাগ |
|
97.30 |
mm2 |
| |
আনুমানিক ভর |
|
|
687.0 |
কেজি/কিমি |
| |
রেটেড টেনসাইল স্ট্রেন্থ |
|
|
117.0 |
kN |
| |
সর্বাধিক অনুমোদিত টেনশন (40% আরটিএস) |
|
|
46.8 |
N/mm2 |
| |
প্রতিদিনের চাপ (25% আরটিএস) |
|
|
29.3 |
N/mm2 |
| |
স্ট্রেন মার্জিন স্ট্রেস (70% আরটিএস) |
|
|
৮১.৯ |
N/mm2 |
| |
স্থিতিস্থাপকতা মাপাংক |
|
|
162.0 |
জিপিএ |
| |
তাপ প্রসারণ সহগ |
|
|
13.0 |
×10-6/ºসে |
| |
20ºC এ DC প্রতিরোধের গণনা করা হয়েছে |
|
|
0.878 |
Ω/কিমি |
| |
শর্ট-সার্কিট কারেন্ট ক্যাপাসিটি (40~200ºC, 0.25s) |
|
|
৪৫.৩ |
kA2·s |
| |
টান এবং ওজনের মধ্যে অনুপাত |
|
|
17.40 |
কিমি |
| তাপমাত্রা |
স্থাপন |
|
|
-10ºC~+50 |
ºC |
| পরিসীমা: |
পরিবহন এবং অপারেশন |
|
|
-40ºC~+80 |
ºC
|

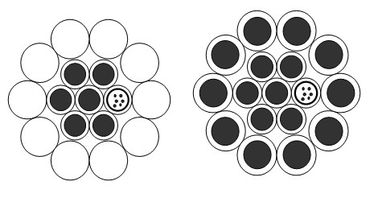

প্রস্থচ্ছেদ
