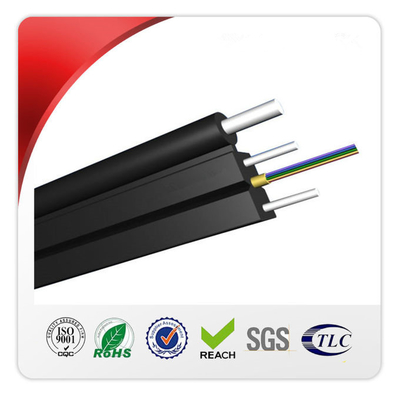

2 কোর আউটডোর FTTH ড্রপ কেবল স্টিলের তারের সাথে শক্তিশালী করুন
এই স্পেসিফিকেশনটি অপটিক্যাল ফাইবার তারের সরবরাহের জন্য কাঠামো, যান্ত্রিক, শারীরিক এবং কর্মক্ষমতা মানগুলির ডিজাইনের প্রয়োজনীয়তাগুলিকে কভার করে।এই নথিতে বর্ণিত বৈশিষ্ট্যগুলি অপটিক্যাল তারের কার্যকারিতা সম্পর্কে তথ্য প্রদানের উদ্দেশ্যে।
অ্যাপ্লিকেশন
1. আউটডোর তারের সিস্টেম.
2.FTTH, টার্মিনাল সিস্টেম।
3. ইনডোর খাদ, বিল্ডিং তারের.
বৈশিষ্ট্য
1. বো-টাই টাইপ ক্রস-সেকশন ডিজাইন, LSZH বা পিভিসি জ্যাকেট।
2. দুই সমান্তরাল ইস্পাত তার বা FRP শক্তি সদস্য হিসাবে ফাইবার রক্ষা এবং পর্যাপ্ত টান এবং চাপ প্রদান.
3. ফ্লেক্স টেকসই ফাইবার বৃহত্তর ব্যান্ডউইথ প্রদান এবং নেটওয়ার্ক ট্রান্সমিশন বৈশিষ্ট্য উন্নত.
4. সহজ খোসা ছাড়ানো, হালকা ওজন, ছোট আকার, অনন্য খাঁজ নকশা, রক্ষণাবেক্ষণের জন্য সহজ।
5. বার্তাবাহক হিসাবে একক ইস্পাত তারের প্রসার্য বৈশিষ্ট্য উন্নত.
তারের খাপ চিহ্নিতকরণ
প্রতিটি তারের তারের বাইরের জ্যাকেটে নিম্নলিখিত তথ্য স্পষ্টভাবে চিহ্নিত করা আছে:
কপ্রস্তুতকারকের নাম।
খ.প্রস্তুতকারকের বছর
গ.তারের এবং ফাইবার প্রকার
dদৈর্ঘ্যের চিহ্ন (প্রতিটি মিটারে সাধারণত প্রিন্ট করা হয়)
eঅথবা গ্রাহকের প্রয়োজনীয়তা হিসাবে।
স্পেসিফিকেশন
সাধারণ বিবরণ
|
তারের ধরন
|
FTTH(ড্রপ ক্যাবল)
|
|
ফাইবার টাইপ
|
SM G.657A1
|
|
আবেদন
|
দূর-দূরত্ব যোগাযোগ, LAN
|
|
প্রস্তাবিত ইনস্টলেশন পদ্ধতি
|
বায়বীয়
|
|
পরিবেশ
|
ভিতর বাহির
|
|
তাপমাত্রা সীমা
|
-40ºC থেকে 70ºC
|
ফাইবার স্পেসিফিকেশন
|
ফাইবার শৈলী
|
ইউনিট
|
এস.এম
G652D
|
এস.এম
G657A1
|
এস.এম
G657A2
|
|
অবস্থা
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
ক্ষয়
|
dB/কিমি
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
বিচ্ছুরণ
|
1310nm
|
Ps/(nm*কিমি)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*কিমি)
|
≤22
|
≤22
|
≤22
|
|
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
শূন্য বিচ্ছুরণ ঢাল
|
ps/(nm²×কিমি)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
PMD সর্বোচ্চ স্বতন্ত্র ফাইবার
|
[ps/√কিমি]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
PMD ডিজাইন লিঙ্ক মান
|
ps/(nm²×কিমি)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
ফাইবার কাটঅফ তরঙ্গদৈর্ঘ্য λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
তারের কাটঅফ তরঙ্গদৈর্ঘ্য λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
এমএফডি
|
1310nm
|
উম
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
উম
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
ধাপ (দ্বিমুখী পরিমাপের গড়)
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
ফাইবারের দৈর্ঘ্য এবং বিন্দু বিচ্ছিন্নতার উপর অনিয়ম
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
পার্থক্য ব্যাকস্ক্যাটার সহগ
|
dB/কিমি
|
≤0.03
|
≤0.03
|
≤0.03
|
|
মনোযোগ অভিন্নতা
|
dB/কিমি
|
≤0.01
|
≤0.01
|
≤0.01
|
|
ক্ল্যাডিং ব্যাস
|
উম
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
ক্ল্যাডিং অ বৃত্তাকারতা
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
আবরণ ব্যাস
|
উম
|
242±7
|
242±7
|
242±7
|
|
আবরণ/চাফিঞ্চ কেন্দ্রীভূত ত্রুটি
|
উম
|
≤12.0
|
≤12.0
|
≤12.0
|
|
আবরণ অ বৃত্তাকার
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি
|
উম
|
≤0.6
|
≤0.5
|
≤0.5
|
|
কার্ল(ব্যাসার্ধ)
|
উম
|
≥4
|
≥4
|
≥4
|
|
ফাইবার শৈলী
|
ইউনিট
|
এস.এম
G652D
|
এস.এম
G657A1
|
এস.এম
G657A2
|
|
অবস্থা
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
ক্ষয়
|
dB/কিমি
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
বিচ্ছুরণ
|
1310nm
|
Ps/(nm*কিমি)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*কিমি)
|
≤22
|
≤22
|
≤22
|
|
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
শূন্য বিচ্ছুরণ ঢাল
|
ps/(nm²×কিমি)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
PMD সর্বোচ্চ স্বতন্ত্র ফাইবার
|
[ps/√কিমি]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
PMD ডিজাইন লিঙ্ক মান
|
ps/(nm²×কিমি)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
ফাইবার কাটঅফ তরঙ্গদৈর্ঘ্য λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
তারের কাটঅফ তরঙ্গদৈর্ঘ্য λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
এমএফডি
|
1310nm
|
উম
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
উম
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
ধাপ (দ্বিমুখী পরিমাপের গড়)
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
ফাইবারের দৈর্ঘ্য এবং বিন্দু বিচ্ছিন্নতার উপর অনিয়ম
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
পার্থক্য ব্যাকস্ক্যাটার সহগ
|
dB/কিমি
|
≤0.03
|
≤0.03
|
≤0.03
|
|
মনোযোগ অভিন্নতা
|
dB/কিমি
|
≤0.01
|
≤0.01
|
≤0.01
|
|
ক্ল্যাডিং ব্যাস
|
উম
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
ক্ল্যাডিং অ বৃত্তাকারতা
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
আবরণ ব্যাস
|
উম
|
242±7
|
242±7
|
242±7
|
|
আবরণ ঘনীভূত ত্রুটি
|
উম
|
≤12.0
|
≤12.0
|
≤12.0
|
|
আবরণ অ বৃত্তাকার
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি
|
উম
|
≤0.6
|
≤0.5
|
≤0.5
|
|
কার্ল(ব্যাসার্ধ)
|
উম
|
≥4
|
≥4
|
≥4
|
স্ট্যান্ডার্ড রঙফাইবার সনাক্তকরণ
|
না.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
রঙ
|
নীল
|
কমলা
|
সবুজ
|
বাদামী
|
স্লেট
|
সাদা
|
|
না.
|
7
|
8
|
9
|
10
|
11
|
12
|
|
রঙ
|
লাল
|
কালো
|
হলুদ
|
ভায়োলেট
|
গোলাপী
|
একুয়া
|
তারের ডিজাইন
|
আইটেম
|
বর্ণনা
|
|
মডেল নাম্বার
|
FTTH-1 G.657A1-LSZH
|
|
1. ফাইবার গণনা
|
2 কোর
|
|
2. তারের ব্যাস
|
2.1±0.1*5.2±0.2mm
|
|
3. তারের ওজন
|
17.7 কেজি
|
|
4. শক্তি সদস্য
|
|
|
-উপাদান
|
ইস্পাত
|
|
-ব্যাস
|
0.45 মিমি*2
|
|
5. বাইরের খাপ
|
|
|
-উপাদান
|
LSZH
|
|
6. খাপ চিহ্নিতকরণ
|
|
|
- চিহ্নিতকরণের ধরন
|
লেজার প্রিন্টিং
|
|
7. মেসেঞ্জার
|
|
|
OD
|
1.0 মিমি
|
|
উপাদান
|
ধাতব তার
|
তারের কর্মক্ষমতা
| আইটেম |
বর্ণনা |
| ইনস্টলেশন তাপমাত্রা পরিসীমা |
-20--+60ºC |
| অপারেশন এবং পরিবহন তাপমাত্রা |
-40-+70ºC |
| সর্বনিম্ন নমন ব্যাসার্ধ(মিমি) |
দীর্ঘ মেয়াদী |
10D |
| স্বল্পমেয়াদী |
20D |
| অনুমোদিত প্রসার্য শক্তি(N) |
দীর্ঘ মেয়াদী |
300 |
| স্বল্পমেয়াদী |
600 |
| ক্রাশ লোড (N/100mm) |
দীর্ঘ মেয়াদী |
1100 |
| স্বল্পমেয়াদী |
2200 |
পরীক্ষা এবং পরিদর্শন
সমস্ত ফাইবারের অপটিক্যাল বৈশিষ্ট্যগুলি তারের উত্পাদনের আগে পরিমাপ করা হয় এবং উত্পাদন প্রক্রিয়া এবং তারের জীবনকাল জুড়ে এটি সনাক্তযোগ্য থাকে।
তারের পরে, আমরা সমস্ত অপারেটিং তরঙ্গদৈর্ঘ্যে দ্বি-দিকনির্দেশক OTDR সহ তারের প্রতিটি দৈর্ঘ্যে 100% অ্যাটেন্যুয়েশন প্রয়োজনীয়তাগুলির 100% সম্মতি নিশ্চিত করতে পর্যায়ক্রমিক যাচাইকরণের সাথে পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ কৌশলগুলি ব্যবহার করি।তারের মাত্রিক পরিমাপ চূড়ান্ত পরিদর্শন এবং রেকর্ড করা হয়.
প্যাকিং এবং শিপিং
তারের দৈর্ঘ্য হিসাবে PI বা প্রয়োজন হিসাবে নির্দিষ্ট করা হয়.প্রতিটি দৈর্ঘ্য একটি পৃথক অ-ফেরতযোগ্য কাঠের ড্রামে পাঠানো হবে।ড্রামের ন্যূনতম ব্যারেল ব্যাস তারের ব্যাসের 30 গুণের কম হবে না।
প্রতিটি রিলের তারের সম্পূর্ণরূপে একটি তাপীয় মোড়ক দ্বারা আবৃত থাকবে যা প্যাকেজিং স্ট্র্যাপ দ্বারা তারের সাথে বেঁধে দেওয়া হয়।এই মোড়ানো পুনরায় ব্যবহারযোগ্য এবং চমৎকার তাপ এবং UV সুরক্ষা প্রদান করে।
পানি প্রবেশ রোধ করতে তারের প্রান্ত প্লাস্টিকের সুরক্ষা ক্যাপ দিয়ে সিল করা হবে।প্রান্তগুলি পরীক্ষার জন্য সহজেই অ্যাক্সেসযোগ্য হবে।প্রতিটি ফাইবারের জন্য অ্যাটেন্যুয়েশন পারফরম্যান্স ডেটা সহ একটি চূড়ান্ত পরিদর্শন পরীক্ষার রিপোর্ট ড্রামের ভিতরে সংযুক্ত করা হয়।
