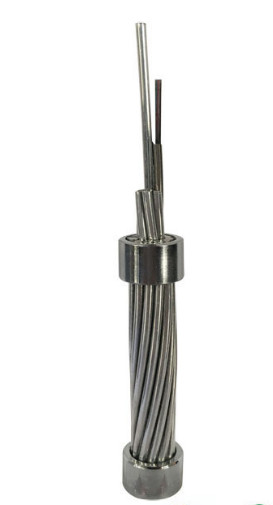

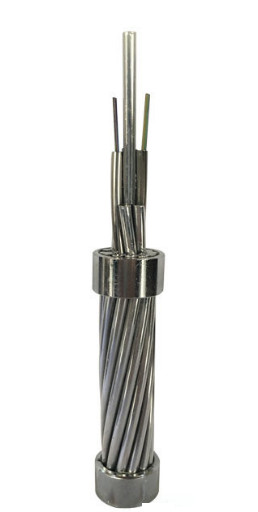

স্ট্রেনড OPGW ওয়াটারপ্রুফ ফাইবার অপটিক কেবল, কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যার 205kN RTS

অপটিক্যাল ফাইবার তারের জন্য প্রযুক্তিগত স্পেসিফিকেশন

অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যার (OPGW) হল একটি ওভারহেড গ্রাউন্ড ওয়্যার যাতে অপটিক্যাল ফাইবার থাকে।এটির একাধিক ফাংশন রয়েছে যেমন ওভারহেড গ্রাউন্ড ওয়্যার এবং অপটিক্যাল যোগাযোগ।এটি প্রধানত 110KV, 220KV, 500KV, 750KV এবং নতুন ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন সিস্টেমের যোগাযোগ লাইনের জন্য ব্যবহৃত হয়।এটি পুরানো ওভারহেড হাই ভোল্টেজ ট্রান্সমিশন সিস্টেমের বিদ্যমান গ্রাউন্ড লাইনগুলি প্রতিস্থাপন করতে, অপটিক্যাল কমিউনিকেশন লাইন যুক্ত করতে, স্বল্প সময়ের কারেন্ট প্রেরণ এবং বিদ্যুত বিরোধী সুরক্ষা প্রদান করতে ব্যবহার করা যেতে পারে।অন্যান্য কাঠামো অনুরোধে কাস্টমাইজ করা যেতে পারে।

1. বিদ্যমান বায়বীয় গ্রাউন্ড তারগুলি প্রতিস্থাপন করুন, পাওয়ার সিস্টেমের যোগাযোগ লাইন আপগ্রেড করুন।

2. যখন নতুন বায়বীয় পাওয়ার লাইন নির্মাণ করা হবে তখন গ্রাউন্ড ওয়্যার দিয়ে সিঙ্ক্রোনাস প্ল্যান এবং ডিজাইন

3. সর্বোত্তম সুরক্ষা সহ স্টেইনলেস টিউব ফাইবার ইউনিট প্রদান করুন

4. বড় ফল্ট শর্ট সার্কিট বর্তমান এবং বাজ সুরক্ষা প্রদান আচার

5. হাই ফাইবার কাউন্ট এবং সুপার হাই ভোল্টেজ পাওয়ার লাইনে প্রয়োগের জন্য উপযুক্ত

6. ডিফ্লুয়েন্ট গ্রোন্ড তারের অনুকূল টান-নিচুর সাথে ম্যাচ করুন।

আবেদন

অপটিক্যাল ফাইবার কম্পোজিট গ্রাউন্ড ওয়্যার [OPGW] গ্রাউন্ড ওয়্যার এবং যোগাযোগের ডবল ফাংশন সহ নতুন পাওয়ার লাইনে ইনস্টলেশনের জন্য উপযুক্ত।বিশেষ করে সাধারণ ভয়েটেজ এবং অতিরিক্ত উচ্চ ভোল্টেজ পাওয়ার লাইনে ইনস্টলেশনের জন্য।OPGW ফাইবার কমিউনিকেশন ফাংশন বৃদ্ধির সাথে পুরানো পাওয়ার লাইনের প্রচলিত গ্রাউন্ড তারের প্রতিস্থাপন করতে পারে।তারা শর্ট সার্কিট কারেন্ট পরিচালনা করে এবং বজ্রপাত প্রতিরোধ করে।

অপটিক্যাল ফাইবার বৈশিষ্ট্য

ITU-T G.652.D অপটিক্যাল ফাইবারের অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্যগুলি নীচের সারণী অনুসারে হবে:

বৈশিষ্ট্য			নির্দিষ্ট মান	ইউনিট
অপটিক্যাল বৈশিষ্ট্য
মোড ক্ষেত্রের ব্যাস		1310nm এ	9.1±0.5	µm
		1550nm এ	10.3 ± 0.7	মিমি
মনোযোগ সহগ		1310nm এ	≤0.36	dB/কিমি
		1550nm এ	≤0.23	dB/কিমি
মনোযোগ অ অভিন্নতা			≤0.05	dB
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (λ0)			1300 - 1324	nm
সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল (এস0 সর্বোচ্চ)			≤0.092	ps/(nm2· কিমি)
মেরুকরণ মোড বিচ্ছুরণ সহগ (PMDপ্র)			≤0.2
কাট-অফ তরঙ্গদৈর্ঘ্য (λcc)			≤1260	nm
বিচ্ছুরণ সহগ		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
প্রতিসরণের কার্যকরী গ্রুপ সূচক (Nপ্রভাব)		1310nm এ	1.466	-
		1550nm এ	1.467	-
জ্যামিতিক বৈশিষ্ট্য
ক্ল্যাডিং ব্যাস			125.0±1.0	µm
ক্ল্যাডিং অ বৃত্তাকারতা			≤1.0	%
আবরণ ব্যাস			245.0±10.0	µm
আবরণ-ক্ল্যাডিং ঘনত্বের ত্রুটি			≤12.0	µm
আবরণ অ বৃত্তাকার			≤6.0	%
কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি			≤0.8	µm
ক্ল্যাডিং / লেপ ঘনত্বের ত্রুটি			≤12.0	µm
যান্ত্রিক বৈশিষ্ট্য
কার্লিং			≥4	মি
প্রুফ স্ট্রেস			≥0.69	জিপিএ
আবরণ ফালা বল	গড় মূল্য		1.0-5.0	এন
	সর্বোচ্চ মূল্য		1.3-8.9	এন
ম্যাক্রো নমন ক্ষতি	Ф60mm, 100 বৃত্ত, 1550nm এ		≤0.05	dB
	Ф32 মিমি, 1 বৃত্ত, 1550nm এ		≤0.05	dB

বৈশিষ্ট্যতারের

তারের নির্মাণ এবং পরামিতি

ওভারহেড গ্রাউন্ড ওয়্যার অ্যালুমিনিয়াম-ক্ল্যাড স্টিল ওয়্যার (AS) এবং স্টেইনলেস স্টিল টিউব যাতে অপটিক্যাল ফাইবার থাকে।

3.2 তারের প্রকার: OPGW-48B1.3-190[205;185.4]

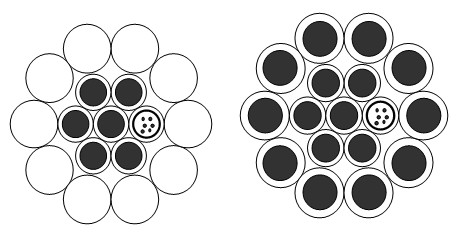

3.2.1 OPGW এর ক্রস সেকশন

চiber এবংএলooseটিube গolorশনাক্তকরণ

পৃথক ফাইবার এবং আলগা টিউব মান TIA/EIA-598-A এবং নীচের রঙের কোড অনুযায়ী হবে।

ইস্পাত টিউব 1 (নং 1-12 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

ফাইবার রং

ইস্পাত টিউব 2 (নং 13-24 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (50 মিমি পিচ)

ইস্পাত টিউব 3 (নং 25-36 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (100 মিমি পিচ)

ইস্পাত টিউব 4 (নং 37-48 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (150 মিমি পিচ)

প্যাকিং এবং শিপিং

ANSI/AA 53-1981 বা সমানের সাথে সামঞ্জস্যপূর্ণ একটি শক্ত কাঠ-লোহার রিলে OPGW শক্তভাবে এবং সমানভাবে ক্ষতবিক্ষত হবে।সাধারণ শিপিং, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিংিং অপারেশনগুলিতে ওপিজিডব্লিউ-কে ক্ষতি থেকে রোধ করার জন্য রিলটিকে শক্ত কাঠ-লোহার ব্যাটেন দিয়ে পিছিয়ে দেওয়া হবে।

রিলের অঙ্কন

তারের দৈর্ঘ্য অনুযায়ী, আমরা তারের লোড করার জন্য বিভিন্ন ধরনের রিল (D,d,b,w1,w2) বেছে নিই।
