বাড়ি /পণ্য/OPGW ফাইবার অপটিক কেবল/কম্পোজিট ওপিজিডব্লিউ লম্বা ফাইবার অপটিক ক্যাবল লেপ - টেলিযোগাযোগের জন্য অ-সার্কুলারিটি

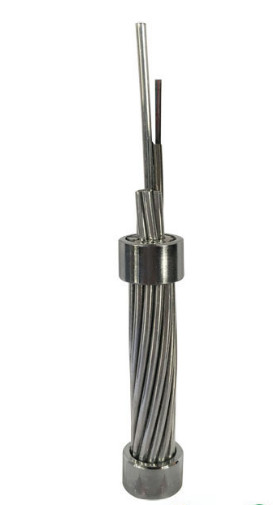

কম্পোজিট ওপিজিডব্লিউ লম্বা ফাইবার অপটিক ক্যাবল লেপ - টেলিযোগাযোগের জন্য অ-সার্কুলারিটি

বিনিমেয়
MOQ
আলোচনাযোগ্য
মূল্য
কম্পোজিট ওপিজিডব্লিউ লম্বা ফাইবার অপটিক ক্যাবল লেপ - টেলিযোগাযোগের জন্য অ-সার্কুলারিটি
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
ফাইবার গণনা: ১২-৭২ ফাইবার
ফাইবার: G652D, G657A1, G657A2
তারের ব্যাসার্ধ: 9-18.2 মিমি
নমন ব্যাসার্ধ: 25 বার তারের ব্যাস
প্রয়োগ: টেলিকমিউনিকেশন, এরিয়াল, টেলিকম, নেটওয়ার্ক
প্যাকেজ: লোহা-কাঠের রিল
অপারেটিং তাপমাত্রা: -40°C থেকে +70°C
সাক্ষ্যদান: ISO9001/CE/ROHS
বিশেষভাবে তুলে ধরা:

opgw ফাইবার তারের

,

ওয়াটারপ্রুফ ফাইবার অপটিক তারের
মৌলিক তথ্য
উৎপত্তি স্থল: দংগুয়ান, গুয়াংডং, চীন (মেইনল্যান্ড)
পরিচিতিমুলক নাম: TW-SCIE or OEM
সাক্ষ্যদান: SGS ROHS REACH ISO
মডেল নম্বার: OPGW
প্রদান
প্যাকেজিং বিবরণ: কাঠের ড্রাম
ডেলিভারি সময়: 15 কাজ দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 2000 কেএম / প্রতি দিন
পণ্যের বর্ণনা

অপটিক্যাল ফাইবার ক্যাবলের প্রযুক্তিগত বৈশিষ্ট্য

আইটিইউ-টি জি এর অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য।652ডি অপটিক্যাল ফাইবার নিচের টেবিলের সাথে সঙ্গতিপূর্ণ হবে।



অপটিক্যাল ফাইবারের বৈশিষ্ট্য



বৈশিষ্ট্য নির্দিষ্ট মান ইউনিট
অপটিক্যাল বৈশিষ্ট্য
মোড ক্ষেত্রের ব্যাসার্ধ ১৩১০ এনএম 9.১±০।5 μm
১৫৫০ এনএম 10.3 ± 07 মিমি
ক্ষয় হ্রাস সহগ ১৩১০ এনএম ≤০36 ডিবি/কিমি
১৫৫০ এনএম ≤০23 ডিবি/কিমি
হ্রাসের অ-একরূপতা ≤০05 ডিবি
শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য (λ)0) ১৩০০ ₹১৩২৪ এনএম
সর্বাধিক শূন্য বিচ্ছিন্নতার ঢাল (S)0max) ≤০092 পিএস/এনএম2·কিমি)
পোলারাইজেশন মোড বিচ্ছিন্নতা সহগ (PMD)Q) ≤০2
কট-অফ তরঙ্গদৈর্ঘ্য (λসিসি) ≤১২৬০ এনএম
বিচ্ছিন্নতা সহগ ১২৮৮-১৩৩৯nm ≤3.5 ps/(nm·km)
১৫৫০nm ≤18 ps/(nm·km)
কার্যকরী গ্রুপ বিচ্ছিন্নতা সূচক (N)এফএফ) ১৩১০ এনএম 1.466 - ঠিক আছে।
১৫৫০ এনএম 1.467 - ঠিক আছে।
জ্যামিতিক বৈশিষ্ট্য
আচ্ছাদনের ব্যাসার্ধ 125.০±১0 μm
আচ্ছাদনের অ-বৃত্তাকারতা ≤ ১।0 %
লেপ ব্যাসার্ধ 245.০±১০0 μm
লেপ-ক্যাপিং কনসেন্ট্রিসিটি ত্রুটি ≤১২0 μm
লেপ অ-বৃত্তাকারতা ≤৬0 %
কোর-ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি ≤০8 μm
আবরণ / লেপ এককতা ত্রুটি ≤১২0 μm
যান্ত্রিক বৈশিষ্ট্য
কার্লিং ≥4 m
প্রুফ স্ট্রেস ≥০69 জিপিএ
লেপ স্ট্রিপ শক্তি গড় মূল্য 1.০-৫0 এন
সর্বোচ্চ মান 1.৩-৮।9 এন
ম্যাক্রো বন্ডিং ক্ষতি ফ60mm, 100 বৃত্ত, 1550nm এ ≤০05 ডিবি
ফ32mm, 1 বৃত্ত, 1550nm এ ≤০05 ডিবি



তারের বৈশিষ্ট্য

তারের নির্মাণ এবং পরামিতি

অ্যালুমিনিয়াম প্লাস্টিকযুক্ত স্টিলের তারের (এএস) এবং অপটিক্যাল ফাইবার ধারণকারী স্টেইনলেস স্টিল টিউব থেকে তৈরি ওভারহেড গ্রাউন্ড ওয়্যার।

ক্যাবলের ধরনঃ OPGW-48B1.3-190[205;185.৪

ওপিজিডব্লিউ এর ক্রস সেকশন

কম্পোজিট ওপিজিডব্লিউ লম্বা ফাইবার অপটিক ক্যাবল লেপ - টেলিযোগাযোগের জন্য অ-সার্কুলারিটি 0

কাঠামো   উপাদান না, না। উপাদান ব্যাসার্ধ
ফাইবার জি.652. ডি 48
কেন্দ্র ২০% এএস ওয়্যার 1 ব্যাসার্ধ 4.0 মিমি
স্তর ১ SUS টিউব 4 ব্যাসার্ধ 4.0 মিমি
২০% এএস ওয়্যার 2 ব্যাসার্ধ 4.0 মিমি
স্তর ২ ২০% এএস ওয়্যার 12 ব্যাসার্ধ 4.0 মিমি






ওপিজিডব্লিউ এর স্পেসিফিকেশন

পয়েন্ট প্রযুক্তিগত তথ্য
আটকে থাকা কোর, স্তর ১, স্তর ২
স্ট্র্যান্ডিং দিক বাইরের স্তর ডান হাত
ক্যাবলের ব্যাসার্ধ (নামমাত্র) 20.0 মিমি
তারের ওজন (প্রায়) ১৩৬৫ কেজি/কিমি
সমর্থনকারী ক্রস বিভাগ এএস ওয়্যার 188.5 মিমি2
নামমাত্র প্রসার্য শক্তি (RTS) 205kN
নমনীয়তার মডুলাস (ই-মডুলাস) 162.0kN/মিমি2
তাপীয় প্রসারিততা সহগ 13.০×১০-৬/ কে
সর্বাধিক কাজের চাপ (40%RTS) 82.0kN
দৈনন্দিন স্ট্রেস (ইডিএস) (১৮%-২৫%আরটিএস) 36.9~51.25kN
ডিসি প্রতিরোধ 20°C এ 0.৪৪২ ওম/কিমি
সংক্ষিপ্ত সময় বর্তমান (1.0s, 40°C~200°C) 13.62kA
সংক্ষিপ্ত সময় বর্তমান ক্ষমতা I2t 185.4kA2s
ন্যূনতম বাঁক ব্যাসার্ধ ইনস্টলেশন ক্যাবলের ব্যাসের ৩০ গুণ
অপারেশন ক্যাবল ব্যাসের ১৫ গুণ
তাপমাত্রা পরিসীমা ইনস্টলেশন -১০°সি~+৬০°সি
স্টোরেজ ও শিপিং -৪০°সি~+৬০°সি
অপারেশন -৪০°সি-+৮০°সি



ফাইবার এবং লস টিউব রঙ সনাক্তকরণ

পৃথক ফাইবার এবং লস টিউবগুলি নিম্নলিখিত হিসাবে TIA/EIA-598-A মান এবং রঙ কোডের সাথে সঙ্গতিপূর্ণ হবে।

ইস্পাত টিউব ১ (নং ১-১২ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

ফাইবার রঙ

না। 1 2 3 4 5 6 7 8 9 10 11 12
রঙ নীল কমলা সবুজ বাদামী গ্রে সাদা লাল প্রকৃতি হলুদ ভায়োলেট গোলাপী অ্যাকোয়া



ইস্পাত টিউব ২ (নং ১৩-২৪ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (50 মিমি পিচ)

না। 13 14 15 16 17 18 19 20 21 22 23 24
রঙ নীল কমলা সবুজ বাদামী গ্রে সাদা লাল প্রকৃতি হলুদ ভায়োলেট গোলাপী অ্যাকোয়া
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


ইস্পাত টিউব ৩ (নং ২৫-৩৬ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

এক কালো ট্রেসার (100 মিমি পিচ)

না। 25 26 27 28 29 30 31 32 33 34 35 36
রঙ নীল কমলা সবুজ বাদামী গ্রে সাদা লাল প্রকৃতি হলুদ ভায়োলেট গোলাপী অ্যাকোয়া
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


ইস্পাত টিউব ৪ (নং ৩৭-৪৮ ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

এক কালো ট্রেসার (১৫০ মিমি পিচ)

না। 37 38 39 40 41 42 43 44 45 46 47 48
রঙ নীল কমলা সবুজ বাদামী গ্রে সাদা লাল প্রকৃতি হলুদ ভায়োলেট গোলাপী অ্যাকোয়া
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


প্যাকিং ও শিপিং





স্ট্যান্ডার্ড প্যাকিং



কম্পোজিট ওপিজিডব্লিউ লম্বা ফাইবার অপটিক ক্যাবল লেপ - টেলিযোগাযোগের জন্য অ-সার্কুলারিটি 1



কম্পোজিট ওপিজিডব্লিউ লম্বা ফাইবার অপটিক ক্যাবল লেপ - টেলিযোগাযোগের জন্য অ-সার্কুলারিটি 2
