তেঅপটিক্যাল ফাইবার ক্যাবলের জন্য বিশেষ উল্লেখ
1. অপটিক্যাল ফাইবার বৈশিষ্ট্য
ITU-T G.652 এর অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য।
| বৈশিষ্ট্য | নির্দিষ্ট মান | ইউনিট | ||
| অপটিক্যাল চারিত্রিক বৈশিষ্ট্য | ||||
| মোড ক্ষেত্র ব্যাস | 1310nm এ | 9.1 ± 0.5 | - মি | |
| 1550nm এ | 10.3 ± 0.7 | মিমি | ||
| ক্ষয় সহগ | 1310nm এ | -0.36 | ডিবি/কিমি | |
| 1550nm এ | -0.23 | ডিবি/কিমি | ||
| ক্ষয়ক্ষতি অ-অভিন্নতা | -0.05 | ডিবি | ||
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (0) | 1300 ～ 1324 | এনএম | ||
| সর্বোচ্চ শূন্য বিচ্ছুরণ opeাল (এস0 সর্বোচ্চ) | -0.092 | পিএস/(এনএম2· কিমি) | ||
| মেরুকরণ মোড বিচ্ছুরণ সহগ (PMDপ্রশ্ন) | -0.2 |  |
||
| কাটা তরঙ্গদৈর্ঘ্য (cc) | -1260 | এনএম | ||
| বিচ্ছুরণ সহগ | 1288 ～ 1339nm | -3.5 | ps/(nm · km) | |
| 1550nm | -18 | ps/(nm · km) | ||
| প্রতিসরণের কার্যকর গ্রুপ সূচক (এনইফ) | 1310nm এ | 1.466 | - | |
| 1550nm এ | 1.467 | - | ||
| জ্যামিতিক বৈশিষ্ট্য | ||||
| ক্ল্যাডিং ব্যাস | 125.0 1.0 | - মি | ||
| ক্ল্যাডিং নন-সার্কুলারিটি | ≤1.0 | % | ||
| লেপ ব্যাস | 245.0 ± 10.0 | - মি | ||
| লেপ-ক্ল্যাডিং ঘনত্ব ত্রুটি | -12.0 | - মি | ||
| লেপ অ বৃত্তাকার | -6.0 | % | ||
| কোর-ক্ল্যাডিং ঘনত্ব ত্রুটি | ≤0.8 | - মি | ||
| Cladding / লেপ ঘনত্ব ত্রুটি | -12.0 | - মি | ||
| যান্ত্রিক বৈশিষ্ট্য | ||||
| কার্লিং | ≥4 | মি | ||
| প্রমাণ চাপ | ≥0.69 | জিপিএ | ||
| লেপ ফালা বল | গড় মূল্য | 1.0-5.0 | এন | |
| সর্বোচ্চ মূল্য | 1.3-8.9 | এন | ||
| ম্যাক্রো নমন ক্ষতি | Ф60 মিমি, 100 চেনাশোনা, 1550nm এ | -0.05 | ডিবি | |
| Ф32 মিমি, 1 চেনাশোনা, 1550nm এ | -0.05 | ডিবি | ||
2। বৈশিষ্ট্য এর কেবল
2.1 কেবল নির্মাণ এবং পিarameter

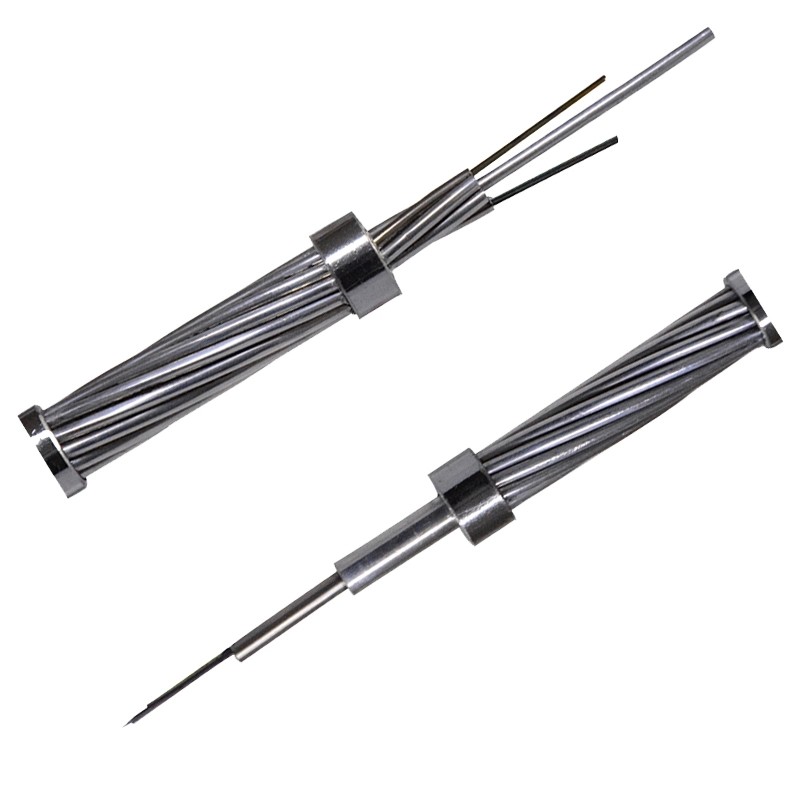

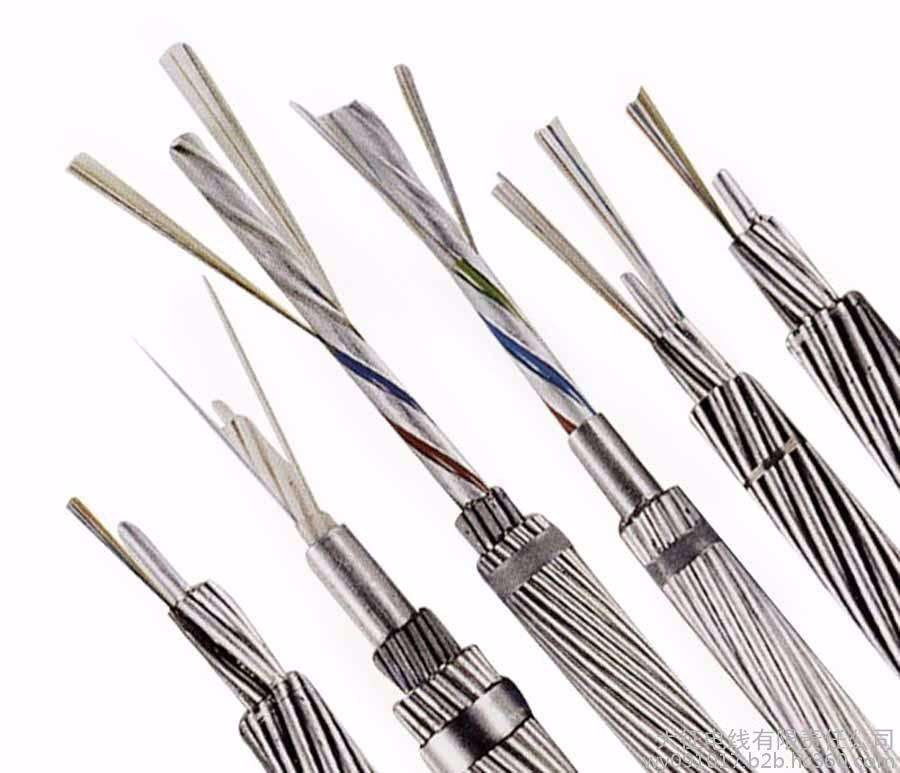

অ্যালুমিনিয়াম-পরিহিত স্টিলের তারের (এএস) এবং অপটিক্যাল ফাইবার ধারণকারী স্টেইনলেস স্টিলের টিউব দিয়ে তৈরি ওভারহেড গ্রাউন্ড ওয়্যার।
3.2 কেবল প্রকার: OPGW-48B1.3-190 [205; 185.4]
3.2.1 OPGW এর ক্রস বিভাগ
| কাঠামো | উপাদান | না। | উপাদান ব্যাস | ||
| ফাইবার | G.652.D | 48 | |||
| কেন্দ্র | 20%AS তারের | ঘ | ব্যাস | 4.0 মিমি | |
| স্তর 1 | SUS টিউব | 4 | ব্যাস | 4.0 মিমি | |
| 20%AS তারের | 2 | ব্যাস | 4.0 মিমি | ||
| স্তর 2 | 20%AS তারের | 12 | ব্যাস | 4.0 মিমি | |
2.2.1 OPGW এর স্পেসিফিকেশন
| আইটেম | প্রযুক্তিগত তথ্য | ||
| অসহায় | কোর, লেয়ার 1, লেয়ার 2 | ||
| স্ট্র্যান্ডিং দিক | বাইরের স্তর হল ঠিক হাত | ||
| কেবল ব্যাস (নামমাত্র) | 20.0 মিমি | ||
| কেবল ওজন (প্রায়) | 1365 কেজি/কিমি | ||
| সাপোর্ট ক্রস সেকশন | এএস ওয়্যার | 188.5 মিমি2 | |
| রেটড প্রসার্য শক্তি (RTS) | 205kN | ||
| স্থিতিস্থাপকতার মডুলাস (ই-মডুলাস) | 162.0kN/মিমি2 | ||
| তাপীয় বর্ধন সহগ | 13.0 10-6/কে | ||
| সর্বোচ্চ কাজের চাপ (40%আরটিএস) | 82.0 কেএন | ||
| প্রতিদিনের চাপ (EDS) (18%～ 25%RTS) | 36.9 ~ 51.25kN | ||
| 20 at এ ডিসি প্রতিরোধ | 0.442 ওহম/কিমি | ||
| স্বল্প সময়ের বর্তমান (1.0 সেকেন্ড, 40 ℃ ～ 200) | 13.62 কেএ | ||
| স্বল্প সময়ের বর্তমান ক্ষমতা I2টি | 185.4kA²s | ||
| ন্যূনতম নমন ব্যাসার্ধ | স্থাপন | তারের ব্যাসের 30 গুণ | |
| অপারেশন | তারের ব্যাসের 15 গুণ | ||
| তাপমাত্রা সীমা | স্থাপন | -10 ℃ ~+60 | |
| সংগ্রহস্থল এবং শিপিং | -40 ℃ ~+60 | ||
| অপারেশন | -40 ℃ ~+80 | ||
3। চইবার এবং এলoose টিউবে গমরিচ আমিডেন্টিফিকেশন
পৃথক ফাইবার এবং আলগা টিউবগুলি আদর্শ TIA/EIA-598-A এবং নীচের রঙের কোড অনুযায়ী হবে।
ইস্পাত নল 1 (নং 1-12 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
ফাইবার রং
| না। | ঘ | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকুয়া |
স্টিল টিউব 2 (নং 13-24 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (50 মিমি পিচ)
| না। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকুয়া |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ইস্পাত টিউব 3 (নং 25-36 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (100 মিমি পিচ)
| না। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকুয়া |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
স্টিল টিউব 4 (নং 37-48 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)
একটি কালো ট্রেসার (150 মিমি পিচ)
| না। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | অ্যাকুয়া |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
4. প্যাকিং এবং এসহিপিং
OPGW শক্তভাবে এবং অভিন্নভাবে একটি শক্তিশালী কাঠ-লোহার রীলে আঘাত করবে যা ANSI/AA 53-1981 বা সমান।রিলকে শক্ত কাঠ-লোহার ব্যাটেন দিয়ে পিছিয়ে দেওয়া হবে যাতে OPGW কে সাধারণ শিপিং, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিং অপারেশনে ক্ষতি থেকে রক্ষা করা যায়।
রিলের অঙ্কন
তারের দৈর্ঘ্য অনুযায়ী, আমরা তারের লোড করার জন্য বিভিন্ন ধরনের রিল (D, d, b, w1, w2) নির্বাচন করি।
5. পরিবেশগতভাবে
ISO14001, RoHS এবং OHSAS18001 সিস্টেমের সাথে সম্পূর্ণ মেনে চলুন
6. ইনস্টলেশন সুপারিশ
ইন্সটল করার পদ্ধতি:
এটা সুপারিশ করা হয় যে IEEE Std 524-1992 এবং আমাদের কোম্পানির প্রস্তাবিত পদ্ধতিগুলি OPGW ইনস্টলেশনের জন্য ব্যবহার করা হবে।
