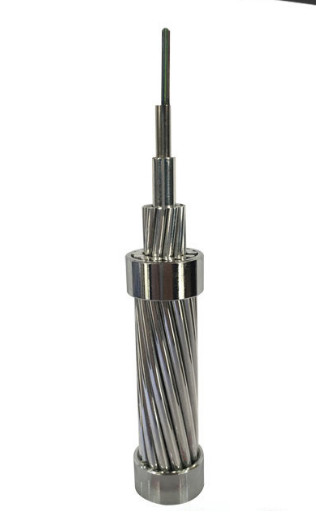

উচ্চ শক্তি অপটিক্যাল ফাইবার গ্রাউন্ড ওয়্যার, OPGW কেবল প্রমাণ স্ট্রেস ≥0.69 জিপিএ

একটি অপটিক্যাল গ্রাউন্ড ওয়্যার (ওপিজিডব্লিউ নামেও পরিচিত বা, IEEE স্ট্যান্ডার্ডে, একটি অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যার) হল এক ধরনের তার যা ওভারহেড পাওয়ার লাইনে ব্যবহৃত হয়।যেমন তারের ফাংশন একত্রিত গ্রাউন্ডিং এবং যোগাযোগ।এটি কেন্দ্রীয় স্টেইনলেস স্টীল টিউব গঠন এবং স্তর stranding গঠন আছে. একটি OPGW তারের মধ্যে এক বা একাধিক অপটিক্যাল ফাইবার সহ একটি টিউবুলার কাঠামো থাকে, যার চারপাশে একক বা অ্যালুমিনিয়াম পরিহিত ইস্পাত তারের (ACS) বা মিশ্র ACS তার এবং অ্যালুমিনিয়াম খাদ তারের ডবল স্তর।OPGWউচ্চ-ভোল্টেজ বিদ্যুতের পাইলনের শীর্ষগুলির মধ্যে কেবলটি চালানো হয়।তারের পরিবাহী অংশ পরিবেশন করে পৃথিবীর মাটিতে টাওয়ার সংলগ্ন বন্ড, এবং বজ্রপাত থেকে উচ্চ-ভোল্টেজ কন্ডাক্টরকে রক্ষা করে।দ্যতারের মধ্যে থাকা অপটিক্যাল ফাইবারগুলি উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারে, হয় বৈদ্যুতিক ট্রান্সমিশন লাইনের সুরক্ষা এবং নিয়ন্ত্রণের জন্য ইউটিলিটির নিজস্ব উদ্দেশ্য, ইউটিলিটির নিজস্ব ভয়েস এবং ডেটা যোগাযোগের জন্য, অথবা উচ্চ-গতির ফাইবার আন্তঃসংযোগ হিসাবে পরিবেশন করার জন্য তৃতীয় পক্ষের কাছে লিজ বা বিক্রি করা যেতে পারেশহরের মধ্যে।ওপিজিডব্লিউ নির্মাণের জন্য অবশ্যই শক্তি কমাতে হবে, যার ফলে বেশি ক্ষতি হবে, এইভাবে ওপিজিডাব্লু ব্যবহার করতে হবে110KV এর উপর উচ্চ চাপ লাইন নির্মাণ।

অপটিক্যাল ফাইবার বৈশিষ্ট্য

ITU-T G.652.D অপটিক্যাল ফাইবারের অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্যগুলি নীচের সারণী অনুসারে হবে:

বৈশিষ্ট্য			নির্দিষ্ট মান	ইউনিট
অপটিক্যাল বৈশিষ্ট্য
মোড ক্ষেত্রের ব্যাস		1310nm এ	9.1±0.5	µm
		1550nm এ	10.3 ± 0.7	মিমি
মনোযোগ সহগ		1310nm এ	≤0.36	dB/কিমি
		1550nm এ	≤0.23	dB/কিমি
অ্যাটেন্যুয়েশন অ-অভিন্নতা			≤0.05	dB
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (λ0)			1300 - 1324	nm
সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল (এস0 সর্বোচ্চ)			≤0.092	ps/(nm2· কিমি)
মেরুকরণ মোড বিচ্ছুরণ সহগ (PMDপ্র)			≤0.2
কাট-অফ তরঙ্গদৈর্ঘ্য (λcc)			≤1260	nm
বিচ্ছুরণ সহগ		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
প্রতিসরণের কার্যকরী গ্রুপ সূচক (Nপ্রভাব)		1310nm এ	1.466	-
		1550nm এ	1.467	-
জ্যামিতিক বৈশিষ্ট্য
ক্ল্যাডিং ব্যাস			125.0±1.0	µm
ক্ল্যাডিং অ বৃত্তাকারতা			≤1.0	%
আবরণ ব্যাস			245.0±10.0	µm
আবরণ-ক্ল্যাডিং ঘনত্বের ত্রুটি			≤12.0	µm
আবরণ অ বৃত্তাকার			≤6.0	%
কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি			≤0.8	µm
ক্ল্যাডিং / লেপ ঘনত্বের ত্রুটি			≤12.0	µm
যান্ত্রিক বৈশিষ্ট্য
কার্লিং			≥4	মি
প্রুফ স্ট্রেস			≥0.69	জিপিএ
আবরণ ফালা বল	গড় মূল্য		1.0-5.0	এন
	সর্বোচ্চ মূল্য		1.3-8.9	এন
ম্যাক্রো নমন ক্ষতি	Ф60mm, 100 বৃত্ত, 1550nm এ		≤0.05	dB
	Ф32 মিমি, 1 বৃত্ত, 1550nm এ		≤0.05	dB

ফাইবার এবংএলooseটিube গolorশনাক্তকরণ

পৃথক ফাইবার এবং আলগা টিউব মান TIA/EIA-598-A এবং নীচের রঙের কোড অনুযায়ী হবে।

ইস্পাত টিউব 1 (নং 1-12 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

ফাইবার রং

ইস্পাত টিউব 2 (নং 13-24 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (50 মিমি পিচ)

ইস্পাত টিউব 3 (নং 25-36 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (100 মিমি পিচ)

ইস্পাত টিউব 4 (নং 37-48 ফাইবার): একক মোড অপটিক্যাল ফাইবার (এসএম)

একটি কালো ট্রেসার (150 মিমি পিচ)

প্যাকিং এবং শিপিং

ANSI/AA 53-1981 বা সমানের সাথে সামঞ্জস্যপূর্ণ একটি শক্ত কাঠ-লোহার রিলে OPGW শক্তভাবে এবং সমানভাবে ক্ষতবিক্ষত হবে।সাধারণ শিপিং, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিংিং অপারেশনগুলিতে ওপিজিডব্লিউ-কে ক্ষতি থেকে রোধ করার জন্য রিলটিকে শক্ত কাঠ-লোহার ব্যাটেন দিয়ে পিছিয়ে দেওয়া হবে।

তারের দৈর্ঘ্য অনুযায়ী, আমরা তারের লোড করার জন্য বিভিন্ন ধরনের রিল (D,d,b,w1,w2) বেছে নিই।
