ক্যাবল ফ্যাক্টরি ফ্ল্যাট FTTH 1core G657A LSZH ইনডোর বাটারফ্লাই ড্রপ কেবল

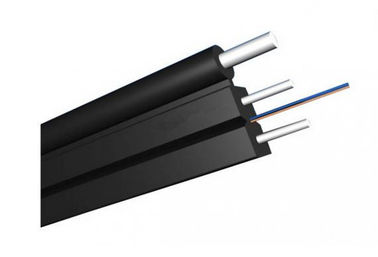

GJXFH FTTH ইনডোর ড্রপ কেবল প্রজাপতি সমতল কাঠামো ব্যবহার করে, যার অপটিক্যাল ফাইবার ইউনিট কেন্দ্রে অবস্থিত।দুটি সমান্তরাল ফাইবার রিইনফোর্স প্লাস্টিক (এফআরপি) শক্তির সদস্য দুটি পাশে স্থাপন করা হয়েছে।তারপর, তারের LSZH খাপ দিয়ে সম্পন্ন হয়।
বৈশিষ্ট্য
1. ভাল জলরোধী কর্মক্ষমতা
2. কম ধোঁয়া, শূন্য হ্যালোজেন এবং শিখা retardant খাপ
3.ছোট ব্যাস, সহজ গঠন, হালকা ওজন, এবং উচ্চ practicability
4.FRP শক্তি সদস্য বিরোধী নিশ্চিত- ইলেক্ট্রোম্যাগনেটিক এবং চূর্ণ প্রতিরোধের
5. বিশেষ কম-বেন্ড-সংবেদনশীলতা ফাইবার উচ্চ ব্যান্ডউইথ ডেটা ট্রান্সমিশন প্রদান করে
6. নভেল বাঁশির নকশা, সহজে ফালা এবং স্প্লাইস, ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজ করে
7.অ্যাক্সেস নেটওয়ার্ক
8.লোকাল এরিয়া নেটওয়ার্ক (LAN)
9. ব্যবহৃত শেষ ব্যবহারকারীদের সরাসরি তারের
10. ফাইবার অপটিক যোগাযোগ ব্যবস্থা
11.FTTH ইনডোর ক্যাবলিং এবং ডিস্ট্রিবিউশন
আবেদন
1. অন্দর বিতরণ গৃহীত.
2. যোগাযোগ সরঞ্জাম বেণী হিসাবে
3. যোগাযোগ সরঞ্জাম জন্য উপযুক্ত
4. সুবিধামত ইনস্টল করা যাবে
বৈশিষ্ট্য
1. ওজন, কম খরচ, এবং practicability.
2. শাখার সীমিত স্থান ক্ষেত্রের জন্য উপযুক্ত, অন্দর সিরিজ
3. নির্মাণ কাজ সহজতর করার জন্য পাড়া; অংশ এবং তারের
4. জ্যাকেট কম ধোঁয়া, হ্যালোজেন-মুক্ত শিখা-প্রতিরোধী উপকরণ ব্যবহার করুন।
5. বাজ এবং শক্তিশালী বৈদ্যুতিক পরিবেশ প্রতিরোধ;
6. FRP বা KFRP উপাদান উপাদান শক্তিশালী.
অর্ডারের জন্য প্রয়োজনীয়তা
1. ফাইবার বাছাই: একক মোড G652, G655, G657, মাল্টি মোড 50/125,62.5/125, OM3, OM4।
2. ফাইবার ব্র্যান্ড: YOFC, Corning, Fiberhome Fujikura, OFS ইত্যাদি।
3. খাপ উপাদান: PE, LSZH, PVC (প্রয়োজন হতে পারে)।
4. খাপ রঙ: কালো, প্রয়োজন হতে পারে.
5. ফাইবার এবং টিউব রঙ: অসহায় রঙ অনুযায়ী, প্রয়োজন হতে পারে.
6. তারের আকার: টেবিল অনুযায়ী হতে হবে, প্রয়োজন হতে পারে.
7. তারের দৈর্ঘ্য: সাধারণত 2KM, প্রয়োজন হতে পারে।
8. অন্যান্য প্রয়োজন: আলোচনা করা যেতে পারে.
স্পেসিফিকেশন
|
তারের ধরন |
FTTH ড্রপ কেবল |
ফাইবার কাউন্ট |
1 ফাইবার |
|
নির্মাণ |
বাটারফ্লাই ফ্ল্যাট |
Singlemode G.657A |
Singlemode G.657A |
|
বাইরের জ্যাকেট উপাদান |
LSZH (কালো/সাদা) |
শক্তি সদস্য উপাদান |
এফআরপি |
|
তারের ব্যাস |
(2.0±0.1)×(3.0±0.1)মিমি |
ওজন |
10 কেজি/কিমি |
|
প্রসার্য শক্তি (দীর্ঘ/স্বল্প মেয়াদী) |
100/200N |
ক্রাশ লোড (দীর্ঘ/স্বল্প মেয়াদী) |
300/1000 (N/100 মিমি) |
|
নমন ব্যাসার্ধ (দীর্ঘ/স্বল্প মেয়াদী) |
10D/20D (মিমি) |
অপারেটিং/স্টোরেজ তাপমাত্রা |
-40 থেকে +85 °সে |
তারের নির্মাণ বিবরণ:
|
আইটেম |
বর্ণনা |
||||||
|
ফাইবারের সংখ্যা |
1 কোর |
||||||
|
ফাইবার |
টাইপ |
G657A |
|||||
|
ব্যাস |
250µm |
||||||
|
শক্তি সদস্য |
উপাদান |
গ্যালভানাইজড স্টিলের তার/FRP/KFRP |
|||||
|
তারের খাপের বেধ |
/ |
সর্বোচ্চ0.8 মিমি/মিনিট0.4 মিমি |
|||||
|
/ |
/ |
||||||
|
বাইরের খাপ |
উপাদান |
LSZH |
|||||
|
ব্যাস |
1.8±0.2 মিমি |
||||||
|
তারের আকার (উচ্চতা * প্রস্থ) |
3.0(±0.1) মিমি ×2.0 (±0.2) মিমি |
||||||
|
তারের ওজন |
8.5 KG±1KG |
||||||
|
ইনস্টলেশন তাপমাত্রা পরিসীমা (ºC) |
-20+60 |
||||||
|
অপারেশন এবং পরিবহন তাপমাত্রা (ºC) |
-40+70 |
||||||
|
সর্বনিম্ন নমন ব্যাসার্ধ(মিমি) |
দীর্ঘ মেয়াদী |
10D |
|||||
|
মিন বাঁক |
স্বল্পমেয়াদী |
20D |
|||||
|
ন্যূনতম অনুমোদিত |
দীর্ঘ মেয়াদী |
40 |
|||||
|
ন্যূনতম অনুমোদিত |
স্বল্পমেয়াদী |
80 |
|||||
|
ক্রাশ লোড (N/100mm) |
দীর্ঘ মেয়াদী |
500 |
|||||
|
ক্রাশ লোড (N/100mm) |
স্বল্পমেয়াদী |
1000 |
|||||
ফাইবার বৈশিষ্ট্য:
|
ফাইবার শৈলী |
ইউনিট |
এস.এম |
এস.এম |
এমএম |
এমএম |
এমএম |
|
|
অবস্থা |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
ক্ষয় |
dB/কিমি |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
০.৩৬/০.২৩ |
০.৩৪/০.২২ |
3.0/1.0 |
---- |
---- |
|||
|
ডিপ্রেশন |
1550nm |
Ps/(nm*কিমি) |
---- |
≤18 |
---- |
---- |
ডিপ্রেশন |
|
1625nm |
Ps/(nm*কিমি) |
---- |
≤22 |
---- |
---- |
|
|
|
ব্যান্ডউইথ |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
ব্যান্ডউইথ |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য |
nm |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
জিরো ডিসপ্রেশন ঢাল |
nm |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD সর্বোচ্চ স্বতন্ত্র ফাইব্র |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
PMD ডিজাইন লিঙ্ক মান |
Ps(nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
ফাইবার কাটঅফ তরঙ্গদৈর্ঘ্য λc |
nm |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
তারের sutoff |
nm |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
এমএফডি |
1310nm |
উম |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
উম |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
সংখ্যাসূচক |
|
---- |
---- |
0.200+/ |
0.275+/-0। |
0.200+/-0 |
|
|
ধাপ (দ্বিদিকের অর্থ |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
ফাইবার নিয়ে অনিয়ম |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
অবিচ্ছিন্নতা |
|||||||
|
পার্থক্য ব্যাকস্ক্যাটার |
dB/কিমি |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
মনোযোগ অভিন্নতা |
dB/কিমি |
≤0.01 |
≤0.01 |
|
|
|
|
|
কোর dimater |
উম |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
ক্ল্যাডিং ব্যাস |
উম |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
ক্ল্যাডিং অ বৃত্তাকারতা |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
আবরণ ব্যাস |
উম |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
লেপ/চাফিঞ্চ |
উম |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
আবরণ অ বৃত্তাকার |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
কোর/ক্ল্যাডিং সমন্বিততা ত্রুটি |
উম |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
কার্ল(ব্যাসার্ধ) |
উম |
≤4 |
≤4 |
---- |
---- |
---- |
|

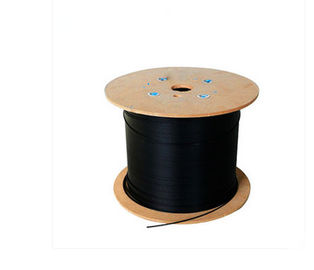

প্যাকিং এবং শিপিং
কোম্পানির প্রোফাইল
DONGGUAN TW-SCIE Co., Ltd.আমাদের নিজস্ব আমদানিকারক এবং রপ্তানিকারকদের অধিকারের সাথে যোগাযোগের উদ্যোগে নিবেদিত চীনের একটি উচ্চ প্রযুক্তির এন্টারপ্রাইজ গ্রুপ।প্রতিষ্ঠার পর থেকে, উচ্চ মানের পণ্য একটি শক্তিশালী সহযোগিতা এন্টারপ্রাইজটিকে স্থিতিশীলভাবে এবং দ্রুত একটি বিশেষ যোগাযোগে পরিণত করতে সক্ষম করেছে
প্রস্তুতকারক সরবরাহকারী এবং প্রকৌশল পরিষেবা প্রদানকারী চীনের ফাইবার এবং তারের শিল্পে সবচেয়ে সম্পূর্ণ পণ্য লাইন-আপ এবং স্পেসিফিকেশন।
এন্টারপ্রাইজটি বিশ্বস্ত, বুদ্ধিমান, বিবেকবান প্রতিভার একটি পাসেলের অধিকারী।বিশ্বব্যাপী উন্নত উন্নয়ন এবং প্রয়োগের সাথে অনুসরণ করার জন্য নিজেদেরকে বাঁকানোর সময়, আমরা অনেক বৈজ্ঞানিক গবেষণা একাডেমির সাথে সহযোগিতার সম্পর্ক গড়ে তুলি।
বিস্তারিত ছবি
আমাদের গুণমান এবং পরিষেবা
DONGGUAN TW-SCIE CO., LTD.আমাদের গ্রাহকদের সর্বোচ্চ মানের অপটিক্যাল ফাইবার ক্যাবল পণ্য ও পরিষেবা প্রদান করতে প্রতিশ্রুতিবদ্ধ:
1. পণ্যের গুণমান এবং কর্মক্ষমতা জন্য ধারাবাহিকভাবে মিটিং;
2. আমাদের গ্রাহকের প্রয়োজনীয়তা মেটাতে পণ্য ও পরিষেবার সময়মত ডেলিভারি;
3. নিশ্চিত করা যে আমাদের লোকেরা সঠিকভাবে প্রশিক্ষিত হয়েছে যাতে তারা আমাদের গ্রাহকদের আরও ভালভাবে সেবা দিতে সক্ষম হয়।
আপনার সমস্যা সমাধান আমাদের অগ্রাধিকার, pls আমাদের সাথে যোগাযোগ বিনা দ্বিধায়!
