24 ফাইবার মাল্টিমোড ফ্যান-আউট ইনডোর ব্রেকআউট উচ্চ শক্তি সহ ফাইবার অপটিক কেবল
মুলিট পারপাস ডিস্ট্রিবিউশন কেবল সাবইউনিট হিসাবে সিমপ্লেক্স কেবল (φ900μm টাইট বাফার, শক্তি সদস্য হিসাবে অ্যারামিড ইয়ার্ম) ব্যবহার করে।একটি ফাইবার রিইনফোর্সড প্লাস্টিক (FRP) একটি নন-মেটালিক্স শক্তি সদস্য হিসাবে মূল কেন্দ্রে অবস্থান করে।সাবুনিটগুলি কেবল কোরের চারপাশে আটকে আছে।তারের একটি PVC বা LSZH (নিম্ন ধোঁয়া, জিরো হ্যালোজেন, শিখা-প্রতিরোধী) জ্যাকেট দিয়ে সম্পন্ন করা হয়।
বৈশিষ্ট্য
1. আটকে থাকা অ ধাতব শক্তি সদস্য কাঠামো তারের বড় প্রসার্য শক্তি সহ্য নিশ্চিত.
2. জ্যাকেট বিরোধী জারা, বিরোধী জল, বিরোধী অতিবেগুনী বিকিরণ, শিখা-প্রতিরোধী এবং পরিবেশের জন্য ক্ষতিকারক ইত্যাদি।
3. স্টোরেজ অপারেটিং তাপমাত্রা: -20ºC~+60ºC, ইনস্টলেশন তাপমাত্রা: -5ºC~+50ºC।
আবেদন
1. ইনডোর তারের বন্টন.
2. মেঝে, টার্মিনাল বক্সেক্স এবং ওয়ার্ক স্টেশন সহ ইন্ট্রা-বিল্ডিং ব্যাকবোন ক্যাবলিংয়ের জন্য।
3. স্বল্প এবং মধ্য দূরত্বের সরাসরি টার্মিনালের জন্য আন্তঃ-বিল্ডিং এবং বিভিন্ন বিল্ডিংয়ের মধ্যে, প্রতিটি সাব-কেবল ইউনিট সরাসরি স্ট্যান্ডার্ড সংযোগকারী দ্বারা সংযুক্ত করা যেতে পারে।
ফাইবার পরামিতি
| না. |
আইটেম |
ইউনিট |
স্পেসিফিকেশন |
| G.652D |
| 1 |
মোড ক্ষেত্র ব্যাস |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
ক্ল্যাডিং ব্যাস |
μm |
124.8±0.7 |
| 3 |
ক্ল্যাডিং নন সার্কুলারিটি |
% |
≤0.7 |
| 4 |
কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি |
μm |
≤0.5 |
| 5 |
আবরণ ব্যাস |
μm |
245±5 |
| 6 |
আবরণ অ বৃত্তাকার |
% |
≤6.0 |
| 7 |
ক্ল্যাডিং-লেপ ঘনত্বের ত্রুটি |
μm |
≤12.0 |
| 8 |
তারের কাটঅফ তরঙ্গদৈর্ঘ্য |
nm |
λcc≤1260 |
| 9 |
মনোযোগ (সর্বোচ্চ) |
1310nm |
dB/কিমি |
≤0.4 |
| 1550nm |
dB/কিমি |
≤0.3 |
তারের পরামিতি
| আইটেম |
স্পেসিফিকেশন |
| ফাইবার কাউন্ট |
2-48 |
| টাইট-বাফার ফাইবার |
মাত্রা |
850µm±50µm |
| উপাদান |
পিভিসি |
| রঙ |
সাদা |
| সিমপ্লেক্স কেবল |
মাত্রা |
1.9 মিমি± 0.1 মিমি |
| উপাদান |
LSZH |
| রঙ |
হলুদ |
| শক্তি সদস্য |
কেভলার |
| প্রিন্টিং মার্কস |
(1)-(48) |
| কেন্দ্রীয় শক্তি সদস্য |
ব্যাস |
3.8 মিমি± 0.1 মিমি |
| উপাদান |
FRP+LSZH |
| রঙ |
হলুদ |
|
বাইরের জ্যাকেট
|
মাত্রা |
14.5 মিমি± 0.5 মিমি |
| উপাদান |
LSZH |
| রঙ |
হলুদ |
যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
| আইটেম |
ঐক্যবদ্ধ |
স্পেসিফিকেশন |
| টেনশন (দীর্ঘমেয়াদী) |
এন |
600 |
| টেনশন (স্বল্পমেয়াদী) |
এন |
1500 |
| ক্রাশ (দীর্ঘ মেয়াদী) |
N/10 সেমি |
300 |
| ক্রাশ (স্বল্প মেয়াদী) |
N/10 সেমি |
1000 |
| মিন.বেন্ড ব্যাসার্ধ (গতিশীল) |
মিমি |
20D |
| মিন.বেন্ড ব্যাসার্ধ (স্ট্যাটিক) |
মিমি |
10D |
| ইনস্টলেশন তাপমাত্রা |
ºC |
-10~+50 |
| অপারেটিং তাপমাত্রা |
ºC |
-20~+60 |
| সংগ্রহস্থল তাপমাত্রা |
ºC |
-20~+60 |
টেকনিক্যাল প্যারামিটার
| জ্যামিতিক বৈশিষ্ট্য |
| ফাইবার কাউন্ট |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| ব্রেক-আউট তারের ব্যাস (মিমি) |
7.5 |
8.5 |
10 |
12.5 |
12.5 |
12.5 |
14.5 |
| ব্রেক-আউট তারের ওজন (কেজি/কিমি) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| TBF ব্যাস (μm) |
900±50 |
| যান্ত্রিক বৈশিষ্ট্য |
|
| সর্বোচ্চ লুড (N) |
দীর্ঘ মেয়াদী |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| স্বল্পমেয়াদী |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| নমন ব্যাসার্ধ (মিমি) |
গতিশীল |
20*D (D: কেবল ব্যাস) |
| স্থির |
10*D (D: কেবল ব্যাস) |
| ফাইবার |
| ফাইবারের প্রকার (কোর/ক্ল্যাডিং ডাইমেনশন) |
9/125 50/125 62.5/125 |
| ট্রান্সমিশন বৈশিষ্ট্য |
| |
এস.এম
(1310/1550 এনএম)
|
50/125
(850/1300 এনএম)
|
62.5/125
(850/1300nm)
|
| সর্বোচ্চ টেনশন (dB/কিমি) |
০.৪৫/০.৩০ |
3.5/1.5 |
3.5/1.5 |
| সাধারণ টেনশন (dB/কিমি) |
০.৪০/০.২৫ |
3.1/1.0 |
3.0/1.0 |
| মিনি ব্যান্ডউইথ (Mhz.km) |
-- |
400/400 |
160/500 |

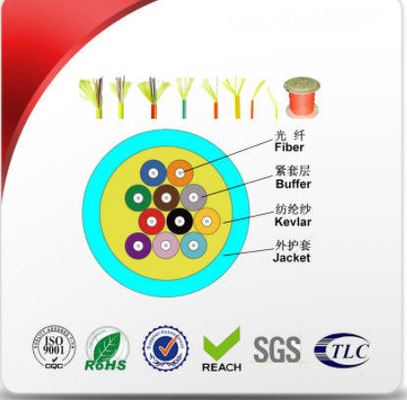

পণ্যের কাঠামো
প্যাকিং এবং শিপিং
কোম্পানির প্রোফাইল
Dongguan TW-SCIE Co., Ltd.20 বছরেরও বেশি সময় ধরে অপটিক্যাল তারের উৎপাদনে প্রতিশ্রুতিবদ্ধ।এটি একটি উদীয়মান হাই-টেক এন্টারপ্রাইজ যা অপটিক্যাল ফাইবার কমিউনিকেশন পণ্যগুলির R&D, উৎপাদন, বিক্রয় এবং নেটওয়ার্ক ইঞ্জিনিয়ারিংকে একীভূত করে এবং স্বাধীন আমদানি ও রপ্তানির অধিকার রয়েছে।"উদ্ভাবন, উৎকর্ষ সাধন, এবং সততার সাথে একটি এন্টারপ্রাইজ প্রতিষ্ঠা করার" অভিজ্ঞতার ধারণার উপর নির্ভর করে, আমরা দেশে এবং বিদেশে প্রচুর সংখ্যক বিশ্বস্ত গ্রাহক অর্জন করেছি।আমাদের অপটিক্যাল তারের পণ্যগুলির মধ্যে রয়েছে GYTS, GYXTW সিরিজ ওভারহেডের জন্য উপযুক্ত;স্ব-সমর্থক ADSS, GYXTC8S, GYTC8S সিরিজ;সরাসরি সমাহিত GYTA53, GYTY53, GYTA সিরিজ;এবং নন-মেটালিক অপটিক্যাল ক্যাবল GYFTY, কম্পোজিট গ্রাউন্ড ওয়্যার অপটিক্যাল ক্যাবল OPGW, ইত্যাদি, বৈচিত্র্যময় অপটিক্যাল কেবল প্রোডাক্ট পোর্টফোলিও আপনাকে সহজে পণ্য বেছে নিতে সক্ষম করে।
গুণমান এবং নিরাপত্তা
আমরা একটি কঠোর এবং সম্পূর্ণ মান নিয়ন্ত্রণ ব্যবস্থা প্রয়োগ করেছি, যা নিশ্চিত করে যে প্রতিটি পণ্য গ্রাহকদের গুণমানের প্রয়োজনীয়তা পূরণ করতে পারে।এছাড়াও, চালানের আগে আমাদের সমস্ত পণ্য কঠোরভাবে পরিদর্শন করা হয়েছে।আমাদের পণ্য RoHS, ISO9001 এবং TLC সার্টিফিকেশন পাস করেছে।
