অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড তার (OPGW)
1. সাধারণ
1.1 এই স্পেসিফিকেশনটি অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যারস (OPGW) এর প্রয়োজনীয়তাগুলিকে অন্তর্ভুক্ত করে যা গ্রাহককে ইনস্টলেশনের বাইরে ব্যবহারের জন্য সরবরাহ করা হবে৷
1.2 অপটিক্যাল ফাইবার কেবলটি এই স্পেসিফিকেশনের প্রয়োজনীয়তাগুলি মেনে চলবে এবং সাধারণত সাম্প্রতিক মানগুলি পূরণ করবে বা আরও ভাল করবে:
ITU-T G.650: একক-মোড ফাইবার এবং তারের রৈখিক, নির্ধারক বৈশিষ্ট্যগুলির জন্য সংজ্ঞা এবং পরীক্ষা পদ্ধতি
ITU-T G.652: একটি একক-মোড অপটিক্যাল ফাইবার এবং তারের বৈশিষ্ট্য
ITU-T G.655: একটি অ-শূন্য বিচ্ছুরণ-স্থানান্তরিত একক-মোড অপটিক্যাল ফাইবার এবং তারের বৈশিষ্ট্য
IEC 60793-2-50 B1.3: ক্লাস B একক মোড ফাইবারের জন্য বিভাগীয় স্পেসিফিকেশন
IEEE 1138: বৈদ্যুতিক ইউটিলিটি পাওয়ার লাইনে ব্যবহারের জন্য কম্পোজিট ফাইবার অপটিক ওভারহেড গ্রাউন্ড তারের (OPGW) স্ট্যান্ডার্ড নির্মাণ
ASTM B398: বৈদ্যুতিক উদ্দেশ্যে অ্যালুমিনিয়াম-অ্যালয় 6201-T81 তারের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
ASTM B 415: হার্ড-ড্রন অ্যালুমিনিয়াম-ক্ল্যাড স্টিল কন্ডাক্টরের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
ASTM B416: কনসেন্ট্রিক-লে-স্ট্র্যান্ডেড অ্যালুমিনিয়াম-ক্ল্যাড স্টিল কন্ডাক্টরের জন্য স্পেসিফিকেশন
EIA/TIA-455: অপটিক ফাইবার, ক্যাবল, ট্রান্সডুসার, সেন্সর, কানেক্টিং এবং টার্মিনেটিং ডিভাইস এবং অন্যান্য ফাইবার অপটিক উপাদানগুলির জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি
EIA 492A: অপটিক্যাল ওয়েভগাইড ফাইবারের জন্য জেনেরিক স্পেসিফিকেশন
EIA 472A: বাইরের বায়বীয় ব্যবহারের জন্য ফাইবার অপটিক কমিউনিকেশন তারের জন্য বিভাগীয় স্পেসিফিকেশন
2. অপটিক্যাল ফাইবার বৈশিষ্ট্য
2.1 ITU-T G.652 অপটিক্যাল ফাইবারের অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্যগুলি নীচের সারণী অনুসারে হবে:
| বৈশিষ্ট্য |
নির্দিষ্ট মান |
ইউনিট |
| অপটিক্যাল বৈশিষ্ট্য |
| মোড ক্ষেত্রের ব্যাস |
1310nm এ |
9.1±0.5 |
µm |
| 1550nm এ |
10.3 ± 0.7 |
মিমি |
| মনোযোগ সহগ |
1310nm এ |
≤0.36 |
dB/কিমি |
| 1550nm এ |
≤0.22 |
dB/কিমি |
| অ্যাটেন্যুয়েশন অ-অভিন্নতা |
≤0.05 |
dB |
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (λ0) |
1300 - 1324 |
nm |
| সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল (এস0 সর্বোচ্চ) |
≤0.092 |
ps/(nm2· কিমি) |
| মেরুকরণ মোড বিচ্ছুরণ সহগ (PMDপ্র) |
≤0.2 |
|
| কাট-অফ তরঙ্গদৈর্ঘ্য (λcc) |
≤1260 |
nm |
| বিচ্ছুরণ সহগ |
1288～1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| প্রতিসরণের কার্যকরী গ্রুপ সূচক (Nপ্রভাব) |
1310nm এ |
1.466 |
- |
| 1550nm এ |
1.467 |
- |
| জ্যামিতিক বৈশিষ্ট্য |
| ক্ল্যাডিং ব্যাস |
125.0±1.0 |
µm |
| ক্ল্যাডিং অ বৃত্তাকারতা |
≤1.0 |
% |
| আবরণ ব্যাস |
245.0±10.0 |
µm |
| আবরণ-ক্ল্যাডিং ঘনত্বের ত্রুটি |
≤12.0 |
µm |
| আবরণ অ বৃত্তাকার |
≤6.0 |
% |
| কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি |
≤0.8 |
µm |
| ক্ল্যাডিং / লেপ ঘনত্বের ত্রুটি |
≤12.0 |
µm |
| যান্ত্রিক বৈশিষ্ট্য |
| কার্লিং |
≥4 |
মি |
| প্রমাণ চাপ |
≥0.69 |
জিপিএ |
| আবরণ ফালা বল |
গড় মূল্য |
1.0-5.0 |
এন |
| সর্বোচ্চ মূল্য |
1.3-8.9 |
এন |
| ম্যাক্রো নমন ক্ষতি |
Ф60 মিমি, 100 বৃত্ত, 1550nm এ |
≤0.05 |
dB |
| Ф32 মিমি, 1 বৃত্ত, 1550nm এ |
≤0.05 |
dB |
| |
|
|
|
|
3. বৈশিষ্ট্য এর তারের
3.1 কেবল নির্মাণ এবং পিঅ্যারামিটার

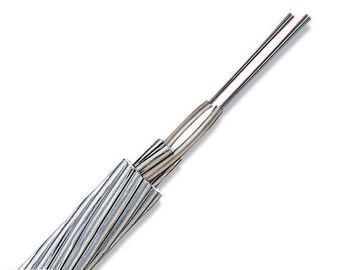

ওভারহেড গ্রাউন্ড ওয়্যার অ্যালুমিনিয়াম-ক্ল্যাড স্টিল ওয়্যার (AS) এবং স্টেইনলেস স্টিল টিউব যাতে অপটিক্যাল ফাইবার থাকে।
3.2 তারের প্রকার: OPGW-12B1-75[82.8;47.4]
3.2.1 OPGW এর ক্রস সেকশন
| গঠন |
|
উপাদান |
না. |
উপাদান ব্যাস |
| ফাইবার |
জি.652 |
12 |
- |
| কেন্দ্র |
SUS টিউব |
1 |
ব্যাস |
4.0 মিমি |
| স্তর 1 |
23% AS তার |
6 |
ব্যাস |
4.0 মিমি |
3.2.1 OPGW এর স্পেসিফিকেশন
| আইটেম |
প্রযুক্তিগত তথ্য |
|
অসহায়
|
কোর, স্তর 1 |
| স্ট্র্যান্ডিং দিক |
বাইরের স্তর ডান হাত |
| তারের ব্যাস (নামমাত্র) |
12.0 মিমি |
| তারের ওজন (প্রায়) |
504 কেজি/কিমি |
| সাপোর্টিং ক্রস সেকশন |
এএস ওয়্যার |
75.4 মিমি2 |
| রেটেড টেনসাইল স্ট্রেন্থ (RTS) |
91.0kN |
| স্থিতিস্থাপকতার মডুলাস (ই-মডুলাস) |
149.0Gpa |
| তাপ প্রসারণ সহগ |
12.9×10-6/কে |
| সর্বাধিক কাজের চাপ (40% আরটিএস) |
33.12kN |
| প্রতিদিনের চাপ (EDS)(16~25%RTS) |
13.24~20.7kN |
| 20℃ এ ডিসি প্রতিরোধের |
1.008 ওহম/কিমি |
| স্বল্প সময়ের বর্তমান (1.0s, 40℃～300℃) |
6.9kA |
| স্বল্প সময়ের বর্তমান ক্ষমতা (আই2টি) |
47.4kA²s |
| ন্যূনতম নমন ব্যাসার্ধ |
স্থাপন |
তারের ব্যাসের 25 গুণ |
| অপারেশন |
তারের ব্যাসের 15 গুণ |
| তাপমাত্রা সীমা |
স্থাপন |
-10℃～+50℃ |
| স্টোরেজ এবং শিপিং |
-40℃～+80℃ |
| অপারেশন |
-40℃～+80℃ |
| |
|
|
|
4. চiber এবং এলoose টিube গolor আমিdentification
পৃথক ফাইবার এবং আলগা টিউব মান TIA/EIA-598-A এবং নীচের রঙের কোড অনুযায়ী হবে।
ফাইবার রং
| না। |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
ধূসর |
সাদা |
লাল |
প্রকৃতি |
হলুদ |
ভায়োলেট |
গোলাপী |
একুয়া |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5.যান্ত্রিক এবং পরিবেশগতপরীক্ষা.
OPGW তারের নিম্নলিখিত পরীক্ষাগুলি সফলভাবে পাস করবে যা অবশ্যই সবগুলি বেছে নেওয়া উচিত নয়৷নিম্নলিখিত পরীক্ষা আইটেম সংশ্লিষ্ট রেফারেন্স অনুযায়ী বাহিত করা হবে.
| না |
আইটেম |
রেফারেন্স |
| OPGW পরীক্ষা |
| 1 |
কাটঅফ তরঙ্গদৈর্ঘ্য |
IEEE Std 1138 |
| 2 |
জল প্রবেশ পরীক্ষা |
IEEE Std 1138 |
| 3 |
বন্যা যৌগ এর ক্ষরণ |
IEEE Std 1138 |
| 4 |
শর্ট সার্কিট পরীক্ষা |
IEEE Std 1138 |
| 5 |
বায়বীয় কম্পন পরীক্ষা |
IEEE Std 1138 |
| 6 |
শেভ পরীক্ষা |
IEEE Std 1138 |
| 7 |
ক্রাশ পরীক্ষা |
IEEE Std 1138 |
| 8 |
প্রভাব পরীক্ষা |
IEEE Std 1138 |
| 9 |
ক্রীপ পরীক্ষা |
IEEE Std 1138 |
| 10 |
স্ট্রেস-স্ট্রেন পরীক্ষা |
IEEE Std 1138 |
| 11 |
তাপমাত্রা সাইক্লিং |
IEEE Std 1138 |
| 12 |
স্ট্রেন মার্জিন পরীক্ষা |
IEEE Std 1138 |
| 13 |
গলপিং পরীক্ষা |
IEEE Std 1138 |
| 14 |
বাজ পরীক্ষা |
IEEE Std 1138 |
| ফাইবার পরীক্ষা |
| 1 |
তরঙ্গদৈর্ঘ্যের সাথে অ্যাটেন্যুয়েশন প্রকরণ |
IEEE Std 1138 |
| 2 |
নমন সঙ্গে মনোযোগ |
IEEE Std 1138 |
| 3 |
তাপমাত্রা সাইক্লিং |
IEEE Std 1138 |
| 4 |
জলের শিখরে টেনশন |
IEEE Std 1138 |
| ক্ষেত্রের গ্রহণযোগ্যতা পরীক্ষা |
| 1 |
ফাইবার ধারাবাহিকতা |
IEEE Std 1138 |
| 2 |
মনোযোগ |
IEEE Std 1138 |
| 3 |
ফাইবার দৈর্ঘ্য |
IEEE Std 1138 |
6. প্যাকিং এবং এসহিপিং
ANSI/AA 53-1981 বা সমতুল্য একটি শক্ত কাঠ-লোহার রিলের উপর OPGW শক্তভাবে এবং সমানভাবে ক্ষতবিক্ষত হবে।সাধারণ শিপিং, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিংিং অপারেশনগুলিতে ওপিজিডব্লিউ-কে ক্ষতি থেকে রোধ করার জন্য রিলটিকে শক্ত কাঠ-লোহার ব্যাটেন দিয়ে পিছিয়ে দেওয়া হবে।
