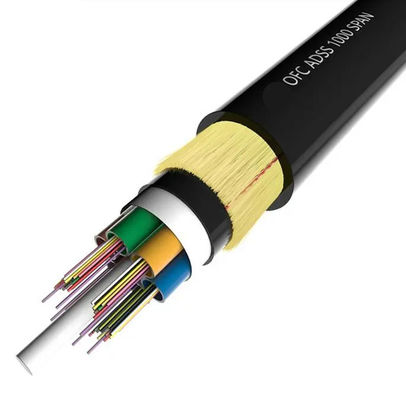

আউটডোর এরিয়াল অল-ডিলেক্ট্রিক 72 কোর এডিএসএস ফাইবার অপটিক ক্যাবল
এডিএসএস ক্যাবলটি শিথিলভাবে বাঁকা। অপটিক্যাল ক্যাবলের কাঠামোটি উচ্চ মডিউল প্লাস্টিকের তৈরি একটি শিথিল টিউবে 250μm অপটিক্যাল ফাইবারকে আবরণ করা।টিউব জলরোধী ফিলিং যৌগ দিয়ে ভরা হয়. টিউব (এবং ফিলার) একটি কম্প্যাক্ট বৃত্তাকার তারের কোর গঠনের জন্য একটি অ-ধাতব কেন্দ্রীয় শক্তি সদস্য হিসাবে এফআরপি (ফাইবার শক্তিশালী প্লাস্টিক) এর চারপাশে বাঁকা হয়। ফিলার দিয়ে তারের কোর পূরণ করার পরে।বাইরের স্তর একটি পাতলা পলিথিলিন অভ্যন্তরীণ sheath হয়. অভ্যন্তরীণ গহ্বরটি শক্তিশালী সদস্য হিসাবে আরামাইড ফাইবার স্ট্র্যান্ডড স্তর গ্রহণ করে এবং বাইরের গহ্বরটি পিই বা এটি (অ্যান্টি-ট্র্যাকিং) গহ্বর গ্রহণ করে।
বৈশিষ্ট্য
1. অল-ডিলেকট্রিক স্ব-সমর্থন বায়ু ফাইবার অপটিক ক্যাবল, কাঠামো কোন ধাতু উপাদান.
2.বড় সংখ্যক ফাইবার কোর, হালকা ওজন, বিদ্যুৎ লাইনের সাথে ইনস্টল করা যেতে পারে, সম্পদ সাশ্রয় করে।
3.............
4. ছোট তাপীয় প্রসারণ, তাপমাত্রা ব্যাপকভাবে পরিবর্তিত হলে তারের লাইনের আর্ক বৈচিত্র্য ছোট।
5.শক্তি উপাদান হিসাবে আরামাইড গারের ডাবল স্তর, উচ্চ উচ্চতাযুক্ত লবণ হ্রদ এলাকা বা 800 মিটারেরও বেশি স্প্যান সহ লাইনগুলির মতো কঠোর পরিবেশের সাথে মোকাবিলা করুন।
6তিন স্তরের গহ্বর, বাইরের জ্যাকেট হিসাবে পিই/এটি।
অ্যাপ্লিকেশন
1. বাইরের বিতরণ জন্য গৃহীত
2. উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ স্থান নেটওয়ার্ক
3দূরবর্তী এবং স্থানীয় এলাকার নেটওয়ার্ক যোগাযোগ
4নিম্ন ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেম
বিশেষ উল্লেখ
| ক্যাবল ফাইবারের সংখ্যা |
/ |
২-৩০ |
৩২ থেকে ৬০ |
৬২-৭২ |
| কাঠামো |
/ |
১+৫ |
১+৫ |
১+৬ |
| ফাইবার স্টাইল |
/ |
G.652D |
| কেন্দ্রীয় শক্তি সদস্য |
উপাদান |
মিমি |
FRP |
| ব্যাসার্ধ (গড়) |
1.5 |
1.5 |
2.1 |
| লস টিউব |
উপাদান |
মিমি |
পিবিটি |
| ব্যাসার্ধ (গড়) |
1.8 |
2.1 |
2.1 |
| বেধ (গড়) |
0.32 |
0.35 |
0.35 |
| সর্বাধিক ফাইবার/সোল্ড টিউব |
6 |
12 |
12 |
| টিউব রঙ |
পূর্ণ রঙের সনাক্তকরণ |
| ফাইবারের অতিরিক্ত দৈর্ঘ্য |
% |
0.7~0.8 |
| জল প্রতিরোধের |
উপাদান |
/ |
ক্যাবল জেলি |
| অভ্যন্তরীণ সেহাত |
উপাদান |
মিমি |
এমডিপিই |
| অভ্যন্তরীণ গহ্বর |
0.9 মিমি |
| অ-ধাতব শক্তিশালী উপাদান |
উপাদান |
/ |
অ্যারামাইড যন্ত্র |
| বাহ্যিক আবরণ |
উপাদান |
মিমি |
এমডিপিই |
| বাহ্যিক আবরণ |
1.8 মিমি |
| তারের ব্যাসার্ধ (গড়) |
মিমি |
10.9 |
11.5 |
12.1 |
| ক্যাবলের ওজন (প্রায়) |
কেজি/কিমি |
95 |
110 |
120 |
| ক্যাবল সেকশনাল এলাকা |
মিমি2 |
93.31 |
103.87 |
114.99 |
| হ্রাস সহগ (max) |
১৩১০ এনএম |
ডিবি/কিমি |
0.35 |
| ১৫৫০nm |
0.21 |
| নামমাত্র টান শক্তি ((RTS) |
kn |
6 |
| সর্বাধিক অনুমোদিত টেনশন ((এমএটি) |
kn |
2.5 |
| বার্ষিক গড় অপারেটিং টেনশন (EDS) |
kn |
3.2 |
| ইয়ং এর মডুলাস |
kn/mm2 |
7.8 |
| তাপীয় প্রসারণ সহগ |
১০-৬°সি |
9 |
| ক্রাশ প্রতিরোধের |
দীর্ঘমেয়াদী |
N/100mm |
1100 |
| স্বল্পমেয়াদী |
2200 |
| অনুমোদন বাঁকা ব্যাসার্ধ |
স্ট্যাটিক |
মিমি |
ওডি-র ১৫ |
| গতিশীল |
ওডি এর ২০% |
| তাপমাত্রা |
গর্ভধারণের সময় |
°C |
-২০~+৬০ |
| সংরক্ষণ ও পরিবহন |
-৪০ ~ +৭০ |
| দৌড়ানো |
-৪০ ~ +৭০ |
| প্রয়োগের ক্ষেত্র |
110kV এর নিচে ভোল্টেজ স্তরের জন্য উপযুক্ত, 25m/s এর নিচে বাতাসের গতি, 5mm বরফ |
| তারের চিহ্ন |
কোম্পানির নাম ADSS-××B1-PE-100M DL/T 788-2001 ××××M বছর
(বা গ্রাহকের অনুরোধে)
|
দ্রষ্টব্যঃএই তথ্য পত্র শুধুমাত্র একটি রেফারেন্স হতে পারে, কিন্তু চুক্তির একটি সম্পূরক হতে পারে না। বিস্তারিত জানার জন্য বিক্রয় বিভাগের সাথে যোগাযোগ করুন।

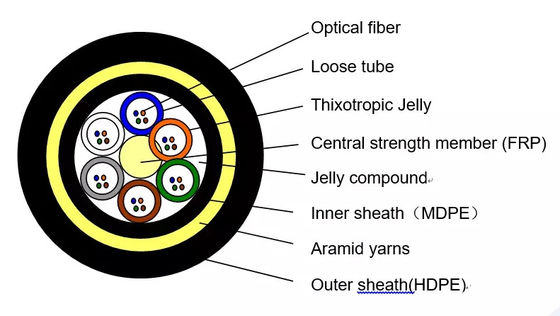

পণ্য কাঠামো
