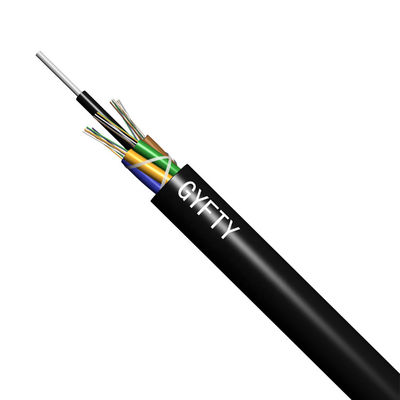

এরিয়াল একক মোড পাওয়ার ট্রান্সমিশন সিস্টেম GYFTY 6/12/24 কোর ফাইবার অপটিক কেবল
GYFTY FRP একটি নন-মেটালিক শক্তি সদস্য হিসাবে কোরের কেন্দ্রে অবস্থান করে।তারের টিউব, যা ভরাট যৌগ দিয়ে ভরা হয়, শক্তি সদস্যের চারপাশে আটকে থাকে।একটি PE খাপ দিয়ে সম্পন্ন.GYFTY তারগুলি 2 কোর থেকে 288 কোর পর্যন্ত উপলব্ধ।এটি দীর্ঘ দূরত্ব যোগাযোগের জন্য উচ্চ-ভোল্টেজ এলাকায় ব্যবহৃত হয়।
অ্যাপ্লিকেশন
1. বায়বীয় / নালী
2. যোগাযোগ সরঞ্জাম সংযোগ
3. ডাটা সেন্টারে মাল্টি-কোর ওয়্যারিং সিস্টেম
বৈশিষ্ট্য
1. গুড যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা
2. হাইড্রোলাইসিস প্রতিরোধী উচ্চ শক্তি লুইস টিউব
3. বিশেষ টিউব ভরাট যৌগ ফাইবার একটি সমালোচনামূলক সুরক্ষা নিশ্চিত
4. ক্রাশ প্রতিরোধের এবং নমনীয়তা
5. তারের জলরোধী নিশ্চিত করতে নিম্নলিখিত ব্যবস্থা নেওয়া হয়:
6. কেন্দ্রীয় শক্তি সদস্য হিসাবে একক ফাইবার পুনর্বহাল প্লাস্টিক
7. আলগা নল ভর্তি যৌগ
8.100% তারের কোর ফিলিং
সাধারণ বিবরণ
| তারের ধরন |
GYFTY |
| ফাইবার টাইপ |
G652D |
| আবেদন |
দূর-দূরত্ব যোগাযোগ, LAN |
| প্রস্তাবিত ইনস্টলেশন পদ্ধতি |
বায়বীয় |
| পরিবেশ |
আউটডোর |
| তাপমাত্রা সীমা |
-40℃70 ℃ থেকে |
| ITU-T G.652D (B1.3) একক-মোড অপটিক্যাল ফাইবারের প্রযুক্তিগত পরামিতি |
| অপটিক্যাল বৈশিষ্ট্য |
|
|
|
| মোড ফিল্ড ব্যাস (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| কাট-অফ তরঙ্গদৈর্ঘ্য (λcc) |
|
≤1260 |
nm |
| মনোযোগ সহগ |
1310nm
1383nm
1550nm
|
~0.35
~0.35
~0.22
|
dB/কিমি
dB/কিমি
dB/কিমি
|
| ম্যাক্রো নমন ক্ষতি |
φ75mm, 100বৃত্ত, 1550nm এ |
≤0.1 |
dB |
| মনোযোগ অ অভিন্নতা |
|
≤0.05 |
dB |
| বিচ্ছুরণ সহগ |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য |
|
1300~1324 |
nm |
| সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল |
|
≤0.093 |
Ps/(nm2কিমি) |
| প্রতিসরণের গ্রুপ সূচক (সাধারণ মান) |
1310nm
1550nm
|
1.466
1.467
|
|
| জ্যামিতিক বৈশিষ্ট্য |
|
|
|
| ক্ল্যাডিং ব্যাস |
|
125.0±1.0 |
µm |
| কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি |
|
≤0.8 |
µm |
| ক্ল্যাডিং অ বৃত্তাকারতা |
|
≤1.0 |
% |
| আবরণ ব্যাস |
|
245.0±10 |
µm |
| ক্ল্যাডিং/লেপ ঘনত্বের ত্রুটি |
|
≤12.0 |
µm |
| আবরণ অ বৃত্তাকার |
|
≤8 |
% |
| রঙিন আবরণ ব্যাস |
|
250.0±15 |
µm |
| যান্ত্রিক বৈশিষ্ট্য |
|
|
|
| কার্লিং (ব্যাসার্ধ) |
|
≥4 |
মি |
| প্রুফ স্ট্রেস |
|
<0.69 |
জিপিএ |
| আবরণ ফালা বল |
গড় মূল্য
সর্বোচ্চ মূল্য
|
1.0-5.0
1.3-8.9
|
এন
এন
|
| ডায়নামিক স্ট্রেস জারা সংবেদনশীলতা প্যারামিটার (এনdমান) |
|
≥20 |
|
| আইটেম |
বর্ণনা |
| মডেল নাম্বার |
GYFTY |
| 1. ফাইবার গণনা |
48 |
72 |
| 2. তারের ব্যাস(MM) ±0.3 |
9.2 |
৯.৮ |
| 3. তারের ওজন (কেজি) |
65 |
81 |
| 4. কেন্দ্রীয় শক্তি সদস্য |
|
| -উপাদান |
এফআরপি |
| -ব্যাস |
1.4 মিমি |
2.0 মিমি |
| -পিই খাপ |
না |
| 5. আলগা টিউব |
|
| -উপাদান |
পিবিটি |
| -বাহিরের ব্যাসার্ধ |
2.0 মিমি |
| - পুরুত্ব |
0.3 মিমি |
| ভরাট যৌগ প্রকার |
জেলি |
| -না।আলগা নল |
4 |
6 |
| 6. ফিলার |
|
| -উপাদান |
পিপি |
| -বাহিরের ব্যাসার্ধ |
2.0 মিমি |
| -না।ফিলার |
1 |
0 |
| 7. টিউব সমাবেশ |
|
| -টিউব লেআউট |
1+5 |
1+6 |
| - স্ট্র্যান্ডিং টাইপ |
এসজেড |
| 8. জল ব্লকিং সিস্টেম |
|
| -উপাদান |
ভরাট যৌগ |
| 9. কোর মোড়ানো |
|
| -উপাদান |
পলিয়েস্টার টেপ |
| 10. বাইরের খাপ |
|
| -উপাদান |
পিই |
| - পুরুত্ব |
1.6 মিমি± 0.1 মিমি |
| 12. খাপ চিহ্নিতকরণ |
|
| - চিহ্নিতকরণের ধরন |
লেজার প্রিন্টিং
|
আমরা পরিবেশগত অবস্থা এবং ট্রান্সমিশন ক্ষমতা, যেমন GYFTA, GYFXTY, GYFDTZA ইত্যাদি অনুযায়ী যে কোনও ধরণের কাঠামো ডিজাইন করতে পারি।

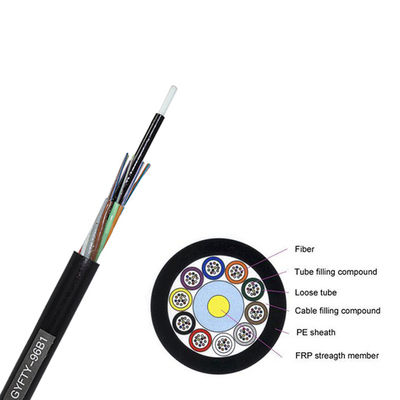

গঠন
তারের খাপ চিহ্নিতকরণ
প্রতিটি তারের তারের বাইরের জ্যাকেটে নিম্নলিখিত তথ্য স্পষ্টভাবে চিহ্নিত করা আছে:
কপ্রস্তুতকারকের নাম।
খ.প্রস্তুতকারকের বছর
গ.তারের এবং ফাইবার প্রকার
dদৈর্ঘ্য চিহ্ন (সাধারণত প্রতিটি মিটারে মুদ্রণ)
eঅথবা গ্রাহকের প্রয়োজনীয়তা হিসাবে।
প্যাকেজিং এবং শিপিং
