আউটডোর স্ব-সমর্থন 36Core ফাইবার অপটিক ক্যাবল GYTC8s
প্রয়োগঃ
☆. বাইরের বিতরণ জন্য গৃহীত.
☆.এয়ার ডক্ট এবং কবর পদ্ধতির জন্য উপযুক্ত।
☆. দীর্ঘ দূরত্ব এবং স্থানীয় এলাকা নেটওয়ার্ক যোগাযোগ।
বৈশিষ্ট্যঃ
☆.নির্বিঘ্ন ইস্পাত বা গ্যাভানাইজড ইস্পাত স্বয়ংসমর্থন।
☆.অত্যাধুনিক যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা।
☆.ফাইবার সংখ্যাঃ ২-২৪টি কোর।
ফাইবার বরাদ্দ স্কিম
ফাইবার সংখ্যা | টিউব নম্বর | টিউব প্রতি ফাইবার | ফাইবারের ধরন |
2 | 1 | ২ F/Tube | SM G652D MM 50/125 MM 62.5/125 |
4 | 1 | 4 F/Tube | |
6 | 1 | 6 F/Tube | |
8 | 1 | 8 F/Tube | |
12 | 1 | 12 F/Tube | |
24 | 1 | 24 F/ টিউব |

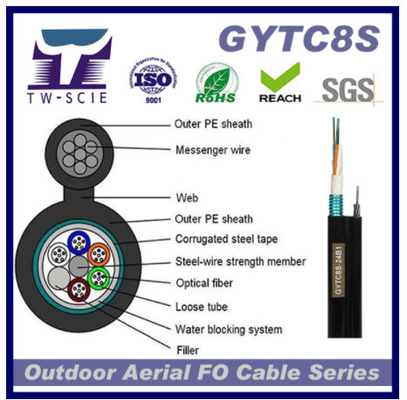

তারের নির্মাণের বিবরণ
পয়েন্ট | বর্ণনা | |
ফাইবারের সংখ্যা | ২ থেকে ২৪ কোর | |
সংযোগকারী শক্তি সদস্য | উপাদান | গ্যালভানাইজড স্টিলের তার |
ব্যাসার্ধ | 1.২ মিমি | |
স্লো টিউব | উপাদান | পিবিটি |
ব্যাসার্ধ | ফ2.0-2।8 | |
ক্যাবল ভর্তি | উপাদান | ক্যাবল ফিলিং কম্পাউন্ড |
বাহ্যিক আবরণ | উপাদান | এইচডিপিই |
ব্যাসার্ধ | 1.7±0.2 মিমি |
তারের যান্ত্রিক বৈশিষ্ট্য
পয়েন্ট | তারের ব্যাসার্ধ | ওজন | |
২-২৪টি কোর | 3.২*৭.২ মিমি | ৭০ কেজি/কিমি | |
ইনস্টলেশন তাপমাত্রা পরিসীমা | -১৫--+৬০ | ||
অপারেশন এবং পরিবহন তাপমাত্রা | -৪০-+৭০ | ||
রেক.দৈনিক সর্বোচ্চ কাজের চাপ | ১৫০০ এন | ||
সর্বাধিক অনুমোদিত কাজের চাপ | ৬০০ এন | ||
ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | অপারেশন | ১০ ডি মিমি | |
ইনস্টলেশন | ২০ ডি মিমি | ||
অতিরিক্ত লোড | 0.৫-০.৭% | ||
বরফ | ৫ মিমি | ||
বাতাসের গতি | 35m/s |
ফাইবার বৈশিষ্ট্য
ফাইবার স্টাইল | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | ||
অবস্থা | এনএম | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ||
হ্রাস | ডিবি/কিমি | ≤০.৩৬/০23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
ছড়িয়ে পড়া | ১৩১০ এনএম | PS/(nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
১৫৫০nm | PS/(nm*km) | ≤18 | ..... | ..... | ||
১৬২৫ এনএম | PS/(nm*km) | ≤২২ | ||||
ব্যান্ডউইথ | ৮৫০nm | MHZ. KM | ..... | >=৪০০ | >=১৬০ | |
১৩০০ এনএম | MHZ. KM | ..... | >=৮০০ | >=৫০০ | ||
শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | >=1302,≤1322 | ..... | ..... | ||
শূন্য বিচ্ছিন্নতার ঢাল | Ps ((nm2*km) | ≤০091 | ..... | ..... | ||
PMD সর্বোচ্চ একক ফাইবার | PS√km | ≤০2 | ..... | ..... | ||
PMD ডিজাইন লিঙ্ক মান | PS√km | ≤০08 | ..... | ..... | ||
ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | >=1180,≤1330 | ..... | ..... | ||
ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য λcc | এনএম | ≤১২৬০ | ..... | ..... | ||
এমএফডি | ১৩১০ এনএম | উমম | 9.২±০।4 | ..... | ..... | |
১৫৫০nm | উমম | 10.4±0.8 | ..... | ..... | ||
সংখ্যাসূচক Aperture ((NA)) | ...... | 0.২০০±০।015 | 0.২৭৫±০।015 | |||
স্টেপ ((দুই দিকের পরিমাপের মাধ্যম) | ডিবি | ≤০05 | ≤০10 | ≤০10 | ||
ফাইবার দৈর্ঘ্য এবং বিন্দু বিচ্ছিন্নতা উপর অনিয়ম | ডিবি | ≤০05 | ≤০10 | ≤০10 | ||
পার্থক্যের ব্যাকস্কেটার কোয়ালিফায়েন্ট | ডিবি/কিমি | ≤০03 | ≤০08 | ≤০10 | ||
হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ...... | ...... | ||
কোর ব্যাসার্ধ | উমম | ...... | ৫০±১।0 | 62.৫±২।5 | ||
আচ্ছাদনের ব্যাসার্ধ | উমম | 125.০±০1 | 125.০±০1 | 125.০±০1 | ||
আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ||
লেপ ব্যাসার্ধ | উমম | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | ||
লেপ/চফিনচ একক ত্রুটি | উমম | ≤১২0 | ≤১২0 | ≤১২0 | ||
লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ||
কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤ ১।5 | ≤ ১।5 | ||
কার্ল (রেডিয়াম) | উমম | ≤4 | ..... | ..... | ||
ট্যাগঃ স্ব-সমর্থন ক্যাবল, চিত্র 8, 24 কোর।
