এডিএসএস আউটডোর অল-ডিলেক্ট্রিক স্ব-সমর্থন ফাইবার অপটিক ক্যাবল
অপটিক্যাল ফাইবার ক্যাবল
বর্ণনা
এই স্পেসিফিকেশনটি অপটিক্যাল ফাইবার ক্যাবল সরবরাহের জন্য কাঠামো, যান্ত্রিক, শারীরিক এবং কর্মক্ষমতা মানগুলির জন্য নকশা প্রয়োজনীয়তা কভার করে।এই নথিতে বর্ণিত বৈশিষ্ট্যগুলি অপটিক্যাল তারের কর্মক্ষমতা সম্পর্কে তথ্য প্রদানের উদ্দেশ্যে।
কাঠামোগত বৈশিষ্ট্য
ধাতব নয় এমন শক্তিশালীকরণ উপাদান সহ লস টিউব
উচ্চ নমনীয়তা আরামাইড সুতা
২৫ কিলোভোল্ট/মিটার পর্যন্ত বৈদ্যুতিক ক্ষেত্রে দীর্ঘ সময়ের জন্য কাজ করতে সক্ষম
ফাইবার স্পেসিফিকেশন
| আইটিইউ-টি G.652D (B1.3) একক মোড অপটিক্যাল ফাইবারের প্রযুক্তিগত পরামিতি |
| অপটিক্যাল বৈশিষ্ট্য |
|
|
|
| মোড ক্ষেত্রের ব্যাসার্ধ (এমএফডি) |
১৩১০ এনএম
১৫৫০nm
|
9.২±০।4
10.4±0.8
|
μm
μm
|
| কট-অফ তরঙ্গদৈর্ঘ্য (λcc) |
|
≤১২৬০ |
এনএম |
| ক্ষয় হ্রাস সহগ |
১৩১০ এনএম
১৩৮৩nm
১৫৫০nm
|
<০35
<০35
<০22
|
ডিবি/কিমি
ডিবি/কিমি
ডিবি/কিমি
|
| ম্যাক্রো বন্ডিং ক্ষতি |
φ75mm, 100circles, 1550nm এ |
≤০1 |
ডিবি |
| হ্রাসের অ-একরূপতা |
|
≤০05 |
ডিবি |
| বিচ্ছিন্নতা সহগ |
১২৮৮-১৩৩৯nm
১২৭১-১৩৬০nm
১৫৫০nm
|
≤3.5
≤৫3
≤8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য |
|
১৩০০-১৩২৪ |
এনএম |
| সর্বাধিক শূন্য ছড়িয়ে পড়া ঢাল |
|
≤০093 |
পিএস/এনএম2.km) |
| গোষ্ঠীভিত্তিক বিচ্ছিন্নতা সূচক (সাধারণ মান) |
১৩১০ এনএম
১৫৫০nm
|
1.466
1.467
|
|
| জ্যামিতিক বৈশিষ্ট্য |
|
|
|
| আচ্ছাদনের ব্যাসার্ধ |
|
125.০±১0 |
μm |
| কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি |
|
≤০8 |
μm |
| আচ্ছাদনের অ-বৃত্তাকারতা |
|
≤ ১।0 |
% |
| লেপ ব্যাসার্ধ |
|
245.0±10 |
μm |
| আচ্ছাদন/আচ্ছাদন এককতা ত্রুটি |
|
≤১২0 |
μm |
| লেপ অ-বৃত্তাকারতা |
|
≤8 |
% |
| রঙিন লেপের ব্যাসার্ধ |
|
250.0±15 |
μm |
| যান্ত্রিক বৈশিষ্ট্য |
|
|
|
| কার্লিং (রেডিয়াম) |
|
≥4 |
m |
| প্রুফ স্ট্রেস |
|
>০69 |
জিপিএ |
| লেপ স্ট্রিপ শক্তি |
গড় মূল্য
সর্বোচ্চ মান
|
1.০-৫0
1.৩-৮।9
|
এন
এন
|
| ডায়নামিক স্ট্রেস জারা সংবেদনশীলতা প্যারামিটার (n)dমূল্য) |
|
≥20 |
|
বৈশিষ্ট্য
এই সিস্টেমটি ২৮৮টি অপটিক ফাইবারকে সামঞ্জস্য করতে পারে।
হালকা ওজনের নকশা টাওয়ারে কম বোঝা যোগ করে এবং 1500 মিটার পর্যন্ত বিস্তৃত হতে পারে।
এটিতে 90KN এরও বেশি শক্তিশালী অ্যান্টি-ট্রাক পারফরম্যান্স রয়েছে।
অ-ধাতব কাঠামো ভাল নিরোধক এবং চমৎকার বজ্র প্রতিরোধের প্রদান করে।
আরামাইড সুতা সমানভাবে বিতরণ করা হয় এবং ভাল উত্পাদন প্রক্রিয়া রয়েছে, যার ফলে দুর্দান্ত স্ট্রেস / স্ট্রেস পারফরম্যান্স রয়েছে।
এটি চমৎকার গুলি প্রতিরোধী কর্মক্ষমতা আছে.
এটির দুর্দান্ত ট্র্যাকিং-প্রতিরোধী কর্মক্ষমতা রয়েছে।
সিস্টেমটি পাওয়ার অফ ছাড়াই ইনস্টল করা যেতে পারে, এবং তারের স্বাভাবিক সংক্রমণ পাওয়ার লাইন ত্রুটি দ্বারা প্রভাবিত হবে না।

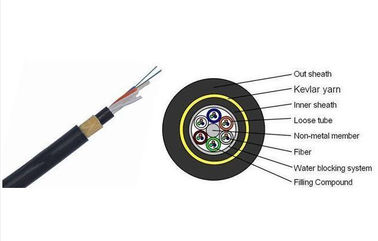

ক্যাবল ডিজাইন
| পয়েন্ট |
বর্ণনা |
| মডেল নং |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1. ফাইবার গণনা |
12 |
24 |
48 |
| 2. ক্যাবল ব্যাসার্ধ |
11.6±0.3 মিমি |
12.4±0.3 মিমি |
| 3ক্যাবল ওজন |
১১৭ কেজি |
১৩০ কেজি |
| 4সেন্ট্রাল স্ট্রেনস সদস্য |
|
| - উপাদান |
FRP |
| 5. স্লো টিউব |
|
| - উপাদান |
পিবিটি |
| লস টিউবের সংখ্যা |
2 |
4 |
4 |
| - টিউব প্রতি ফাইবার সংখ্যা |
6 |
6 |
12 |
| -ফিলিং কম্পাউন্ডের ধরন |
জেলি |
| 6. ফিলার |
|
| - উপাদান |
পিপি |
| -ফিলার নেই |
4 |
2 |
2 |
| 7. টিউব সমাবেশ |
|
| - টিউব লেআউট |
১+৬ |
| - স্ট্র্যান্ডিং টাইপ |
SZ |
| 8. ওয়াটার-ব্লকিং সিস্টেম |
|
| - উপাদান |
ভরাট মিশ্রণ ((বা জল ব্লকিং টেপ) |
| 9. কোর আবরণ |
|
| - উপাদান |
পলিস্টার টেপ |
| 10. শক্তি সদস্য |
|
| - উপাদান |
অ্যারামাইড যন্ত্র |
| 11অভ্যন্তরীণ গহ্বর |
|
| - উপাদান |
এমডিপিই |
| - ঘনত্ব |
0.8mm±0.2mm |
| 12. বাইরের গর্ত |
|
| - উপাদান |
এইচডিপিই |
| - ঘনত্ব |
1.8mm±0.2mm |
| 13. গর্ত চিহ্নিতকরণ |
|
| - চিহ্নিতকরণের ধরন |
লেজার প্রিন্টিং |
প্রযোজ্য ক্ষেত্রগুলি নিম্নরূপঃ
দীর্ঘ দূরত্বের টেলিযোগাযোগ, উচ্চ ভোল্টেজ এলাকায় ল্যান, বা টেলিযোগাযোগ নেটওয়ার্কের অ্যাক্সেস। উচ্চ বজ্রপাতের কার্যকলাপ এবং উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের এলাকায় শক্তি সংক্রমণ সিস্টেম।
সার্টিফিকেশন এবং FAQ
রিচ,আরওএইচএস,টিএলসি টেলিকম সার্টিফিকেট,পরিবেশ ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন,আইএসও ৯০০১ঃ2000ইউটিলিটি মডেল পেটেন্ট সার্টিফিকেট
প্যাকিং & শিপিং & পেমেন্ট
কোম্পানির প্রোফাইল
ডংগুয়ান টিডব্লিউ-এসসিআইই কোং লিমিটেড,অপটিক্যাল ফাইবার যোগাযোগ পণ্য উৎপাদন ও বিক্রয় এবং স্বতন্ত্র আমদানি ও রপ্তানি অধিকার উচ্চ প্রযুক্তির উদ্যোগের সাথে একীভূত.
ডংগুয়ান টিডব্লিউ-এসসিআইই কো, লিমিটেড চীনের একটি উচ্চ প্রযুক্তির উদ্যোগ গ্রুপ যা আমাদের নিজস্ব আমদানিকারক এবং রপ্তানিকারক অধিকার সহ যোগাযোগ উদ্যোগে নিবেদিত।
প্রতিষ্ঠার পর থেকে, high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
বিশ্বব্যাপী উন্নত প্রযুক্তি অনুসরণ করার জন্য আমরা নিজেদেরকে নমনীয় করে তুলছি।আমরা অনেক বৈজ্ঞানিক গবেষণা একাডেমীর সাথে সম্পর্ক স্থাপন করেছি.
