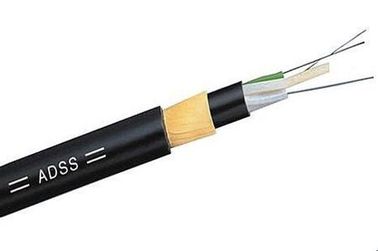

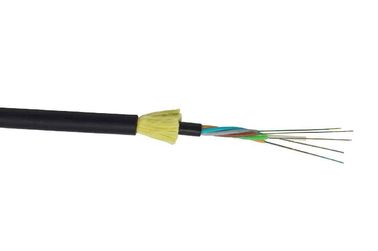

একক মোড ক্যাবল 2/4/6/8/12/24/48/96 কোর ADSS ফাইবার অপটিক ক্যাবল
পণ্যের বর্ণনা
এই সিঙ্গেল মোড ক্যাবল 2/4/6/8/12/24/48/96 কোর ADSS ফাইবার অপটিক ক্যাবল বহিরঙ্গন বায়ু ইনস্টলেশনের জন্য উপযুক্ত।হালকা বর্মযুক্ত কাঠামো অ্যামাইড ইয়ার্ড মেসেঞ্জার দিয়ে একক মোড ক্যাবল 2/4/6/8/12/24/48/96 কোর ADSS ফাইবার অপটিক ক্যাবল নিজেই মাধ্যাকর্ষণ করে.
1.২ এই স্পেসিফিকেশনটি গ্রাহককে ইনস্টলেশনের বাইরে ব্যবহারের জন্য সরবরাহ করা হবে এমন অল ডায়েলক্ট্রিক স্ব-সমর্থনকারী অপটিক্যাল ফাইবার ক্যাবল (এডিএসএস) এর প্রয়োজনীয়তাগুলিকে কভার করে।
1.৩ অপটিক্যাল ফাইবার ক্যাবল এই স্পেসিফিকেশনের প্রয়োজনীয়তা পূরণ করবে এবং সাধারণত সর্বশেষ মান পূরণ করবে অথবা আরও ভাল হবেঃ
আইটিইউ-টি জি।650: এক-মোড ফাইবার এবং ক্যাবলের লিনিয়ার, নির্ধারক বৈশিষ্ট্যগুলির সংজ্ঞা এবং পরীক্ষার পদ্ধতি
আইটিইউ-টি জি।652.D: এক-মোড অপটিক্যাল ফাইবার এবং তারের বৈশিষ্ট্য
আইইসি ৬০৭৯৩-২-৫০ বি১।3: বি শ্রেণীর একক মোড ফাইবারের জন্য সেকশনাল স্পেসিফিকেশন
আইইইই এসটিডি ১২২২টিএম, অল-ডিলেক্ট্রিক স্ব-সমর্থন ফাইবার অপটিক ক্যাবলের জন্য আইইইই স্ট্যান্ডার্ড
বিশেষ উল্লেখ
সাধারণ বিবরণ
| ক্যাবলের ধরন | ADSS |
| ফাইবারের ধরন | G652D |
| প্রয়োগ | দীর্ঘ দূরত্বের টেলিযোগাযোগ, উচ্চ ভোল্টেজ এলাকায় ল্যান বা টেলিযোগাযোগ নেটওয়ার্কের অ্যাক্সেস; |
| প্রস্তাবিত ইনস্টলেশন পদ্ধতি | পাওয়ার ট্রান্সমিশন সিস্টেম, অনেক বজ্রপাত এলাকা এবং উচ্চ ইলেক্ট্রোম্যাগনেটিক inference |
| পরিবেশ | বাইরের |
| তাপমাত্রা পরিসীমা | -40°C থেকে 70°C |
ফাইবার স্পেসিফিকেশন
| আইটিইউ-টি G.652D (B1.3) একক মোড অপটিক্যাল ফাইবারের প্রযুক্তিগত পরামিতি | |||
| অপটিক্যাল বৈশিষ্ট্য | |||
| মোড ক্ষেত্রের ব্যাসার্ধ (এমএফডি) |
১৩১০ এনএম ১৫৫০nm |
9.২±০।4 10.4±0.8 |
μm μm |
| কট-অফ তরঙ্গদৈর্ঘ্য (λcc) | ≤১২৬০ | এনএম | |
| ক্ষয় হ্রাস সহগ |
১৩১০ এনএম ১৩৮৩nm ১৫৫০nm |
<০35 <০35 <০22 |
ডিবি/কিমি ডিবি/কিমি ডিবি/কিমি |
| ম্যাক্রো বন্ডিং ক্ষতি | φ75mm, 100circles, 1550nm এ | ≤০1 | ডিবি |
| হ্রাসের অ-একরূপতা | ≤০05 | ডিবি | |
| বিচ্ছিন্নতা সহগ |
১২৮৮-১৩৩৯nm ১২৭১-১৩৬০nm ১৫৫০nm |
≤3.5 ≤৫3 ≤18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | ১৩০০-১৩২৪ | এনএম | |
| সর্বাধিক শূন্য ছড়িয়ে পড়া ঢাল | ≤০093 | পিএস/এনএম2.km) | |
| গোষ্ঠীভিত্তিক বিচ্ছিন্নতা সূচক (সাধারণ মান) |
১৩১০ এনএম ১৫৫০nm |
1.466 1.467 |
|
| জ্যামিতিক বৈশিষ্ট্য | |||
| আচ্ছাদনের ব্যাসার্ধ | 125.০±১0 | μm | |
| কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | ≤০8 | μm | |
| আচ্ছাদনের অ-বৃত্তাকারতা | ≤ ১।0 | % | |
| লেপ ব্যাসার্ধ | 245.0±10 | μm | |
| আচ্ছাদন/আচ্ছাদন এককতা ত্রুটি | ≤১২0 | μm | |
| লেপ অ-বৃত্তাকারতা | ≤8 | % | |
| রঙিন লেপের ব্যাসার্ধ | 250.0±15 | μm | |
| যান্ত্রিক বৈশিষ্ট্য | |||
| কার্লিং (রেডিয়াম) | ≥4 | m | |
| প্রুফ স্ট্রেস | >০69 | জিপিএ | |
| লেপ স্ট্রিপ শক্তি |
গড় মূল্য সর্বোচ্চ মান |
1.০-৫0 1.৩-৮।9 |
এন এন |
| ডায়নামিক স্ট্রেস জারা সংবেদনশীলতা প্যারামিটার (n)dমূল্য) | ≥20 | ||
স্ট্যান্ডার্ড সিগন্ধআমিডেনটিফিকেশনএফআইবার
| না, না। | 1 | 2 | 3 | 4 | 5 | 6 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | স্লাইড | সাদা |
| না, না। | 7 | 8 | 9 | 10 | 11 | 12 |
| রঙ | লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |

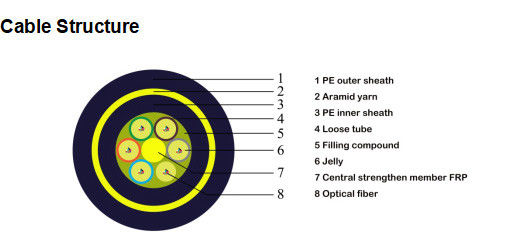

ক্যাবলডিইসিগন
| পয়েন্ট | বর্ণনা | ||
| অপটিক্যাল ফাইবার ((G.652. ডি) | ১২ এফ | ২৪ এফ | |
| স্লো টিউব | উপাদান | পিবিটি (পলিবুটিলিন টেরেফথাল্যাট) | |
| টিউব প্রতি ফাইবার | 4 | 4 | |
| সংখ্যা | 3 | 6 | |
| ফিলার রড | সংখ্যা | 3 | 0 |
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP (ফাইবার গ্লাস রিইনফোর্সড প্লাস্টিক) | |
| জল প্রতিরোধক উপাদান | জলরোধী যন্ত্র | ||
| অতিরিক্ত শক্তি সদস্য | অ্যারামাইড গার্ন | ||
| বাহ্যিক আবরণ | উপাদান | কালো এইচডিপিই | |
| বেধ | নামমাত্রঃ ১.৬ মিমি | ||
| ক্যাবলের নামমাত্র ব্যাসার্ধ ((±0.3mm) | 10.0 | ||
| ক্যাবলের আনুমানিক ওজন (কেজি/কিমি) | 78 | ||
| নামমাত্র টেনশন স্ট্রেস (আরটিএস) | 4.৫ কেএন | ||
| সর্বাধিক কাজের চাপ (40%RTS) | 1.8KN | ||
| প্রতিদিনের চাপ (15-25%RTS) | 0.675-1.125KN | ||
| সর্বাধিক অনুমোদিত স্প্যান | ১০০ মিটার | ||
| ক্রাশ | অল্প সময় | 2200N/100mm | |
| প্রযোজ্য তাপমাত্রা পরিসীমা | অপারেশন | -৪০°সি~+৭০°সি | |
| ইনস্টলেশন | -১০°সি~+৫০°সি | ||
| স্টোরেজ ও শিপিং | -৪০°সি~+৬০°সি | ||
| বাঁকানো ব্যাসার্ধ | ইনস্টলেশন | ক্যাবল ব্যাসের ২০ গুণ | |
| অপারেশন | তারের ব্যাসের ১০ গুণ | ||
ক্যাবলএসহীটএমআর্কিং
প্রতিটি ক্যাবলের বাইরের অংশে নিম্নলিখিত তথ্য স্পষ্টভাবে চিহ্নিত করা আছেঃ
a. নির্মাতার নাম।
b. নির্মাতার বছর
ক্যাবল এবং ফাইবারের ধরন
d. দৈর্ঘ্য চিহ্ন (প্রতিটি মিটারে সাধারণত মুদ্রণ)
e. অথবা গ্রাহকের চাহিদা অনুযায়ী।
ক্যাবল পারফরম্যান্স
| পয়েন্ট | পরীক্ষা | পরীক্ষার পদ্ধতি | পরীক্ষার ফলাফল |
| 1 |
প্রসার্য শক্তি আইইসি ৬০৭৯৪-১-ই১ |
টেনশন লোড:1500N সময়ঃ ১ মিনিট তারের দৈর্ঘ্যঃ ≥50 মিটার |
ক্ষতির পরিবর্তন≤0.1dB@1550nm কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
| 2 |
প্রভাব আইইসি ৬০৭৯৪-১-ই৪ |
উচ্চতাঃ ১ মিটার ওজনঃ ১ কেজি আঘাতের স্থানঃ ≥5 প্রভাব চক্রঃ প্রতি স্পট 3 চক্র |
ক্ষতির পরিবর্তন≤0.1dB@1550nm কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
| 3 |
বারবার বাঁকানো আইইসি ৬০৭৯৪-১-ই৬ |
নমন ব্যাসার্ধঃ ক্যাবল বাইরের ব্যাসার্ধ 25X প্রয়োগ করা লোডঃ 25kg নমন চক্রঃ ৩০ বার বাঁকানোর গতিঃ প্রতি ২ সেকেন্ডে ১টি চক্র |
ক্ষতির পরিবর্তন≤0.1dB@1550nm কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
| 4 |
টর্শন আইইসি ৬০৭৯৪-১-ই৭ |
টর্সনের দৈর্ঘ্যঃ ১ মিটার প্রয়োগ করা লোডঃ 25kg টর্শন কোণঃ ±90 বা +180 ট্রিস্ট চক্রঃ ≥10 বার |
ক্ষতির পরিবর্তন≤0.1dB@1550nm কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
| 5 |
জল প্রবেশ আইইসি ৬০৭৯৪-১-এফ৫বি |
পানির উচ্চতাঃ ১ মিটার তারের দৈর্ঘ্যঃ ৩ মিটার সংরক্ষণের সময়ঃ 24 ঘন্টা |
তারের বিপরীত প্রান্ত থেকে কোন পানি ফুটো |
| 6 |
তাপমাত্রা আইইসি ৬০৭৯৪-১-এফ১ |
তাপমাত্রা ধাপঃ +20°C->-40°C°C >+70°C->+20°C সংরক্ষণের সময়ঃ প্রতিটি ধাপে 24 ঘন্টা চক্রঃ২ বার |
ক্ষতির পরিবর্তন≤0.1dB@1550nm কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
| 7 |
যৌগিক প্রবাহ আইইসি ৬০৭৯৪-৪-ই১৪ |
নমুনার দৈর্ঘ্যঃ ৩০ সেমি সংরক্ষণের সময়ঃ 24 ঘন্টা |
কোন যৌগিক প্রবাহ নেই |
প্যাকিং& শিপিং& পেমেন্ট
ক্যাবলটি পিআইতে নির্দিষ্ট করা দৈর্ঘ্যে বা প্রয়োজনীয়তা অনুসারে সরবরাহ করা হয়। প্রতিটি দৈর্ঘ্য পৃথক অ-ফেরতযোগ্য কাঠের ড্রামে সরবরাহ করা হবে।ড্রামের ন্যূনতম ব্যারেল ব্যাসার্ধ তারের ব্যাসের 30 গুণ কম হবে না.
প্রতিটি রোলের ক্যাবলটি সম্পূর্ণরূপে একটি তাপীয় আবরণ দিয়ে আচ্ছাদিত হবে যা প্যাকেজিং স্ট্র্যাপ দ্বারা ক্যাবলে সংযুক্ত করা হয়। এই আবরণটি পুনরায় ব্যবহারযোগ্য এবং তাপ এবং ইউভি সুরক্ষা প্রদান করে।
ক্যাবলের শেষগুলোকে প্লাস্টিকের সুরক্ষা ক্যাপ দিয়ে সিল করা হবে যাতে পানি প্রবেশ করতে না পারে। পরীক্ষা করার জন্য শেষগুলো সহজেই অ্যাক্সেসযোগ্য হবে।প্রতিটি ফাইবারের জন্য attenuation কর্মক্ষমতা তথ্য সঙ্গে একটি চূড়ান্ত পরিদর্শন পরীক্ষা প্রতিবেদন ড্রাম ভিতরে সংযুক্ত করা হয়.
