বহিরঙ্গন নালী এবং বায়বীয় ইনস্টলেশন ইস্পাত টেপ সাঁজোয়া অপটিক ফাইবার তারের
এই স্পেসিফিকেশন অপটিক্যাল ফাইবার তারের সরবরাহের জন্য কাঠামো, যান্ত্রিক, শারীরিক এবং কর্মক্ষমতা মানগুলির ডিজাইনের প্রয়োজনীয়তাগুলিকে কভার করে।এই নথিতে বর্ণিত বৈশিষ্ট্যগুলি অপটিক্যাল তারের কার্যকারিতা সম্পর্কে তথ্য প্রদানের উদ্দেশ্যে।
কেবল এসহিথ মার্কিং
প্রতিটি তারের তারের বাইরের জ্যাকেটে নিম্নলিখিত তথ্য স্পষ্টভাবে চিহ্নিত করা আছে:
কপ্রস্তুতকারকের নাম।
খ.প্রস্তুতকারকের বছর
গ.তারের এবং ফাইবার প্রকার
dদৈর্ঘ্য চিহ্ন (সাধারণভাবে প্রতিটি মিটারে মুদ্রণ)
eঅথবা গ্রাহকের প্রয়োজনীয়তা হিসাবে।
স্পেসিফিকেশন
| তারের ধরন |
জিওয়াইটিএস |
| ফাইবার টাইপ |
G652D |
| আবেদন |
দূর-দূরত্ব যোগাযোগ, LAN |
| প্রস্তাবিত ইনস্টলেশন পদ্ধতি |
নালী বা বায়বীয় |
| পরিবেশ |
আউটডোর |
| তাপমাত্রা সীমা |
-40℃ থেকে 70℃ |
ফাইবার স্পেসিফিকেশন
| ITU-T G.652D (B1.3) একক-মোড অপটিক্যাল ফাইবারের প্রযুক্তিগত পরামিতি |
| অপটিক্যাল বৈশিষ্ট্য |
|
|
|
| মোড ফিল্ড ব্যাস (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| কাট-অফ তরঙ্গদৈর্ঘ্য (λcc) |
|
≤1260 |
nm |
| মনোযোগ সহগ |
1310nm
1383nm
1550nm
|
~0.35
~0.35
~0.22
|
dB/কিমি
dB/কিমি
dB/কিমি
|
| ম্যাক্রো নমন ক্ষতি |
φ75mm, 100বৃত্ত, 1550nm এ |
≤0.1 |
dB |
| মনোযোগ অ অভিন্নতা |
|
≤0.05 |
dB |
| বিচ্ছুরণ সহগ |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য |
|
1300~1324 |
nm |
| সর্বোচ্চ শূন্য বিচ্ছুরণ ঢাল |
|
≤0.093 |
Ps/(nm2কিমি) |
| প্রতিসরণের গ্রুপ সূচক (সাধারণ মান) |
1310nm
1550nm
|
1.466
1.467
|
|
| জ্যামিতিক বৈশিষ্ট্য |
|
|
|
| ক্ল্যাডিং ব্যাস |
|
125.0±1.0 |
µm |
| কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি |
|
≤0.8 |
µm |
| ক্ল্যাডিং অ বৃত্তাকারতা |
|
≤1.0 |
% |
| আবরণ ব্যাস |
|
245.0±10 |
µm |
| ক্ল্যাডিং/লেপ ঘনত্বের ত্রুটি |
|
≤12.0 |
µm |
| আবরণ অ বৃত্তাকার |
|
≤8 |
% |
| রঙিন আবরণ ব্যাস |
|
250.0±15 |
µm |
| যান্ত্রিক বৈশিষ্ট্য |
|
|
|
| কার্লিং (ব্যাসার্ধ) |
|
≥4 |
মি |
| প্রুফ স্ট্রেস |
|
<0.69 |
জিপিএ |
| আবরণ ফালা বল |
গড় মূল্য
সর্বোচ্চ মূল্য
|
1.0-5.0
1.3-8.9
|
এন
এন
|
| ডায়নামিক স্ট্রেস জারা সংবেদনশীলতা প্যারামিটার (এনdমান) |
|
≥20 |
|
স্ট্যান্ডার্ডগolorআমিএর dentificationফাইবার
| না. |
1 |
2 |
3 |
4 |
5 |
6 |
| রঙ |
নীল |
কমলা |
সবুজ |
বাদামী |
স্লেট |
সাদা |
| না. |
7 |
8 |
9 |
10 |
11 |
12 |
| রঙ |
লাল |
কালো |
হলুদ |
ভায়োলেট |
গোলাপী |
একুয়া |

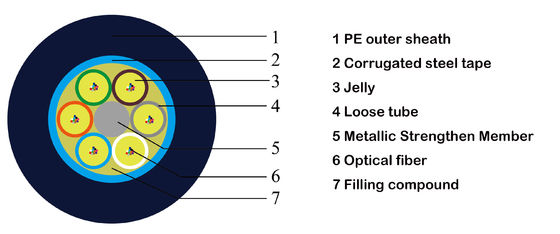

তারেরডিজাইন
| আইটেম |
বর্ণনা |
| মডেল নাম্বার |
জিওয়াইটিএস |
| 1. ফাইবার গণনা |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. তারের ব্যাস(MM) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. তারের ওজন (কেজি) |
82 |
96 |
|
120 |
140 |
203 |
| 4. কেন্দ্রীয় শক্তি সদস্য |
|
| -উপাদান |
ধাতব তার |
| -ব্যাস |
1.4 মিমি |
2.0 মিমি |
| -পিই খাপ |
না |
হ্যাঁ |
| 5. আলগা টিউব |
|
| -উপাদান |
পিবিটি |
| ভরাট যৌগ প্রকার |
জেলি |
| -না।আলগা নল |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. ফিলার |
|
| -উপাদান |
পিপি |
| -না।ফিলার |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. টিউব সমাবেশ |
|
| -টিউব লেআউট |
1+5 |
1+6 |
1+8 |
1+12 |
| - স্ট্র্যান্ডিং টাইপ |
এসজেড |
| 8. জল ব্লকিং সিস্টেম |
|
| -উপাদান |
ভরাট যৌগ |
| 9. বর্ম |
|
| -উপাদান |
ইস্পাত টেপ |
| 10. বাইরের খাপ |
|
| -উপাদান |
পিই |
| - পুরুত্ব |
1.5 মিমি± 0.2 মিমি |
| 11. খাপ চিহ্নিতকরণ |
|
| - চিহ্নিতকরণের ধরন |
লেজার প্রিন্টিং |
তারের বৈশিষ্ট্য
| আইটেম |
বর্ণনা |
| প্রসার্য শক্তি(N) |
দীর্ঘ মেয়াদী |
600 |
| স্বল্পমেয়াদী |
1500 |
| ক্রাশ (N/100 মিমি) |
দীর্ঘ মেয়াদী |
300 |
| স্বল্পমেয়াদী |
1000 |
| মিন.মোড় ব্যাসার্ধ |
স্থির |
10D |
| গতিশীল |
20D |
| তাপমাত্রা পরিসীমা (℃) |
অপারেশন |
-40℃ - +70℃ |
| স্থাপন |
-10℃ - +60℃ |
| স্টোরেজ |
-40℃ - +70℃ |
তারের কর্মক্ষমতা
| আইটেম |
পরীক্ষামূলক |
পরীক্ষা পদ্ধতি |
পরীক্ষার ফলাফল |
| 1 |
প্রসার্য শক্তি
IEC 60794-1-E1
|
টেনশন লোড: 1500N
সময়: 1 মিনিট
তারের দৈর্ঘ্য: ≥50 মি
|
ক্ষতি পরিবর্তন≤0.1dB@1550nm
কোন ফাইবার বিরতি এবং কোন আবরণ ক্ষতি
|
| 2 |
প্রভাব
IEC 60794-1-E4
|
উচ্চতা: 1 মি
ওজন: 1 কেজি
প্রভাব স্থান: ≥5
ইমপ্যাক্ট সাইকেল: প্রতি স্পটে 3 সাইকেল
|
ক্ষতি পরিবর্তন≤0.1dB@1550nm
কোন ফাইবার বিরতি এবং কোন আবরণ ক্ষতি
|
| 3 |
বারবার বাঁকানো
IEC 60794-1-E6
|
নমন ব্যাস: 25X তারের বাইরের ব্যাস
প্রয়োগকৃত লোড: 25 কেজি
নমন চক্র: 30 বার
নমন গতি: 1 চক্র প্রতি 2s
|
ক্ষতি পরিবর্তন≤0.1dB@1550nm
কোন ফাইবার বিরতি এবং কোন আবরণ ক্ষতি
|
| 4 |
টর্শন
IEC 60794-1-E7
|
টর্শন দৈর্ঘ্য: 1 মি
প্রয়োগকৃত লোড: 25 কেজি
টর্শন কোণ: ±90 বা +180
টুইস্ট চক্র: ≥10 বার
|
ক্ষতি পরিবর্তন≤0.1dB@1550nm
কোন ফাইবার বিরতি এবং কোন আবরণ ক্ষতি
|
| 5 |
জল অনুপ্রবেশ
IEC 60794-1-F5B
|
জলের উচ্চতা: 1 মি
তারের দৈর্ঘ্য: 3 মি
রাখার সময়: 24 ঘন্টা
|
তারের বিপরীত প্রান্ত থেকে কোন জল ফুটা |
| 6 |
তাপমাত্রা
IEC 60794-1-F1
|
তাপমাত্রার ধাপ:+20°C->-40°C°C >+70°C->+20°C
রাখার সময়: প্রতি ধাপে 24 ঘন্টা
চক্র: 2 বার
|
ক্ষতি পরিবর্তন≤0.1dB@1550nm
কোন ফাইবার বিরতি এবং কোন আবরণ ক্ষতি
|
| 7 |
যৌগিক প্রবাহ
IEC 60794-1-E14
|
নমুনা দৈর্ঘ্য: 30 সেমি
তাপমাত্রা: 70℃±2℃
রাখার সময়: 24 ঘন্টা
|
যৌগিক প্রবাহ নেই |
প্যাকিং এবং শিপিং
তারের দৈর্ঘ্য হিসাবে PI বা প্রয়োজন হিসাবে নির্দিষ্ট করা হয়.প্রতিটি দৈর্ঘ্য একটি পৃথক অ-ফেরতযোগ্য কাঠের ড্রামে পাঠানো হবে।ড্রামের ন্যূনতম ব্যারেল ব্যাস তারের ব্যাসের 30 গুণের কম হবে না।
প্রতিটি রিলের তারের সম্পূর্ণরূপে একটি তাপীয় মোড়ক দ্বারা আবৃত থাকবে যা প্যাকেজিং স্ট্র্যাপ দ্বারা তারের সাথে বেঁধে দেওয়া হয়।এই মোড়ানো পুনরায় ব্যবহারযোগ্য এবং চমৎকার তাপ এবং UV সুরক্ষা প্রদান করে।
পানি প্রবেশ রোধ করতে তারের প্রান্ত প্লাস্টিকের সুরক্ষা ক্যাপ দিয়ে সিল করা হবে।প্রান্তগুলি পরীক্ষার জন্য সহজেই অ্যাক্সেসযোগ্য হবে।প্রতিটি ফাইবারের জন্য অ্যাটেন্যুয়েশন পারফরম্যান্স ডেটা সহ একটি চূড়ান্ত পরিদর্শন পরীক্ষার রিপোর্ট ড্রামের ভিতরে সংযুক্ত করা হয়।
