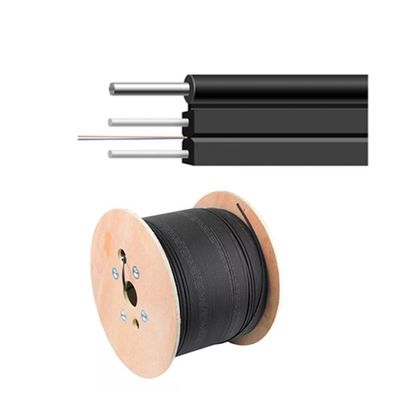

LSZH ব্ল্যাক জ্যাকেট সহ ফাইবার অপটিক ড্রপ ক্যাবল SM G657A1
বাহ্যিক গর্ত, অপটিক্যাল ফাইবার এবং শক্তি সদস্য (স্টিল/এফআরপি) দিয়ে তৈরি
অ্যাপ্লিকেশন দৃশ্যকল্প
অভ্যন্তরীণ আংশিক ওয়্যারিং
বাড়িতে FTTH ফাইবার অপটিক, ব্যবহারকারী টার্মিনাল
উল্লম্ব শ্যাফ্ট, বিল্ডিং তারের
প্রযুক্তিগত বৈশিষ্ট্য
টেকসই বাঁক প্রতিরোধী অপটিক্যাল ফাইবার বৃহত্তর ব্যান্ডউইথ প্রদান করে এবং নেটওয়ার্ক সংক্রমণের বৈশিষ্ট্য উন্নত করে।
প্রজাপতি আকৃতির ক্রস-সেকশন ডিজাইন একটি LSZH বা পিভিসি বাইরের sheath দ্বারা সুরক্ষিত
টেকসই বাঁক প্রতিরোধী অপটিক্যাল ফাইবার বৃহত্তর ব্যান্ডউইথ প্রদান করে এবং নেটওয়ার্ক সংক্রমণ বৈশিষ্ট্য উন্নত করে
অপটিক্যাল ফাইবার সহজেই স্ট্রিপ করা যায়, হালকা ওজন, ছোট আকারের, এবং একটি অনন্য গ্রুভ ডিজাইন রয়েছে যা সংযোগগুলির ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে তোলে।
সাধারণ বিবরণ
| ক্যাবলের ধরন | FTTH ((ড্রপ ক্যাবল) |
| ফাইবারের ধরন | SM G657A1/ SM G657A2 |
| প্রয়োগ | FTTH, LAN |
| প্রস্তাবিত ইনস্টলেশন পদ্ধতি | বায়ুবাহিত |
| পরিবেশ | অভ্যন্তরীণ |
| তাপমাত্রা পরিসীমা | -40°C থেকে 70°C |
ফাইবার স্পেসিফিকেশন
| ফাইবার স্টাইল | ইউনিট |
এস এম |
এস এম |
এস এম |
||
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ||
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০23 | ≤০.৩৫/০21 | ≤০.৩৫/০21 | ||
| ছড়িয়ে পড়া | ১৩১০ এনএম | PS/(nm*km) | ≤18 | ≤18 | ≤18 | |
| ১৫৫০nm | PS/(nm*km) | ≤২২ | ≤২২ | ≤২২ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩১২±১০ | ১৩১২±১০ | ১৩০০-১৩২৪ | ||
| শূন্য বিচ্ছিন্নতার ঢাল | ps/(nm2×Km) | ≤০091 | ≤০090 | ≤০092 | ||
| PMD সর্বোচ্চ একক ফাইবার | [ps/√km] | ≤০2 | ≤০2 | ≤০2 | ||
| PMD ডিজাইন লিঙ্ক মান | ps/(nm2×Km) | ≤০08 | ≤০08 | ≤০08 | ||
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ₹1180,≤1330 | ₹1180,≤1330 | ₹1180,≤1330 | ||
| ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য λcc | এনএম | ≤১২৬০ | ..... | ..... | ||
| এমএফডি | ১৩১০ এনএম | উমম | 9.২±০।4 | 9.০±০4 | 9.8±0.4 | |
| ১৫৫০nm | উমম | 10.4±0.8 | 10.১±০।5 | 9.8±0.5 | ||
| স্টেপ ((দুই দিকের পরিমাপের মাধ্যম) | ডিবি | ≤০05 | ≤০05 | ≤০05 | ||
| ফাইবার দৈর্ঘ্য এবং বিন্দু বিচ্ছিন্নতা উপর অনিয়ম | ডিবি | ≤০05 | ≤০05 | ≤০05 | ||
| পার্থক্যের ব্যাকস্কেটার কোয়ালিফায়েন্ট | ডিবি/কিমি | ≤০03 | ≤০03 | ≤০03 | ||
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ≤০01 | ||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.০±০1 | 124.8±0.1 | 124.8±0.1 | ||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤০7 | ≤০7 | ||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | ||
| লেপ/চফিনচ একক ত্রুটি | উমম | ≤১২0 | ≤১২0 | ≤১২0 | ||
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ||
| কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০5 | ≤০5 | ||
| কার্ল (রেডিয়াম) | উমম | ≥4 | ≥4 | ≥4 | ||
স্ট্যান্ডার্ডসিগন্ধআমিডেনটিফিকেশনএফআইবার
| না, না। | 1 | 2 | 3 | 4 |
| রঙ | নীল | কমলা | সবুজ | বাদামী |
ক্যাবলডিইসিগন
| পয়েন্ট | বর্ণনা |
| মডেল নং | জিজেএক্সএইচ/জিজেএফএক্সএইচ |
| 1. ফাইবার গণনা | 1 কোর, 2 কোর, 4 কোর |
| 2. ক্যাবল ব্যাসার্ধ | 3.0*2.0 মিমি |
| 3ক্যাবল ওজন | 11.5KGS/9.5KGS |
| 4. শক্তি সদস্য | |
| - উপাদান | ইস্পাত/এফআরপি |
| - ব্যাসার্ধ | 0.45 মিমি |
| 5. বাইরের গর্ত | |
| - উপাদান | LSZH (কালো/সাদা) |
| 6. গর্ত চিহ্নিতকরণ | |
| - চিহ্নিতকরণের ধরন | লেজার প্রিন্টিং |

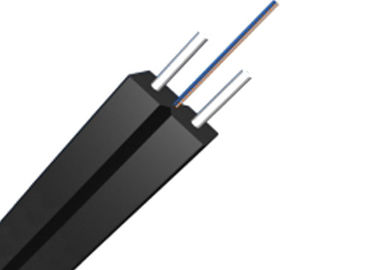

ক্যাবলএসকাঠামো
ক্যাবল পারফরম্যান্স
| পয়েন্ট | বর্ণনা | |
| ইনস্টলেশন তাপমাত্রা পরিসীমা | -২০-+৬০°সি | |
| অপারেশন এবং পরিবহন তাপমাত্রা | -৪০-+৭০°সি | |
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি |
| স্বল্পমেয়াদী | ২০ ডি | |
| অনুমোদিত টান শক্তি ((N) | দীর্ঘমেয়াদী | 60 |
| স্বল্পমেয়াদী | 100 | |
| ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 500 |
| স্বল্পমেয়াদী | 1000 | |
| পয়েন্ট | বর্ণনা | |
| তারের দৈর্ঘ্য | রিল প্রতি 1KM বা 2KM | |
| প্যাকেজিং উপাদান | ড্রাম+কার্টন | |
| প্যাকেজের আকার | ১ কিমি | 31.৫*২১*৩২.৫ সেমি |
| ২ কিমি | 34.৫*২৮*৩৫ সেমি | |
ক্যাবলটি পিআইতে নির্দিষ্ট করা দৈর্ঘ্যে বা প্রয়োজনীয়তা অনুসারে সরবরাহ করা হয়। প্রতিটি দৈর্ঘ্য একটি পৃথক লোহা-কাঠের ড্রামে সরবরাহ করা হবে।ড্রামের ন্যূনতম ব্যারেল ব্যাসার্ধ তারের ব্যাসের 30 গুণ কম হবে না.
ক্যাবলের শেষগুলোকে প্লাস্টিকের সুরক্ষা ক্যাপ দিয়ে সিল করা হবে যাতে পানি প্রবেশ করতে না পারে। পরীক্ষা করার জন্য শেষগুলো সহজেই অ্যাক্সেসযোগ্য হবে।প্রতিটি ফাইবারের জন্য attenuation কর্মক্ষমতা তথ্য সঙ্গে একটি চূড়ান্ত পরিদর্শন পরীক্ষা প্রতিবেদন ড্রাম ভিতরে সংযুক্ত করা হয়.
কোম্পানির প্রোফাইল
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ আপনার কারখানা কোথায়?
উত্তরঃ আমাদের কারখানাটি চীনের গুয়াংডং প্রদেশের ডংগুয়ান শহরে অবস্থিত।
প্রশ্ন ২: আপনার কোম্পানি কতদিন ধরে এই কাজ করে আসছে?
A2:আমরা ২০ বছরেরও বেশি সময় ধরে ফাইবার অপটিক্যাল ক্যাবল উৎপাদন করে আসছি, এবং আমরা ফাইবার অপটিক্যাল এবং সংশ্লিষ্ট সরঞ্জামও উৎপাদন করি।
Q3ক্যাবলের গুণমান কেমন?
A4:আমাদের কারখানাটি আইএসও ৯০০১ মান ম্যানেজমেন্ট সিস্টেম দ্বারা অনুমোদিত এবং STARF, সিই, সিপিআর এবং টিএলসি শংসাপত্র পেয়েছে।আমরা সরঞ্জাম এবং যন্ত্রপাতি একটি সিরিজ আছে যা আমাদের পণ্য নির্ভরযোগ্য মানের নিশ্চিত.
Q4:আপনি আমাদের প্রয়োজনীয়তা পূরণ করে এমন একটি তারের উত্পাদন করতে পারেন
A6:অবশ্যই, আমরা আপনার প্রয়োজনীয়তা অনুযায়ী বিভিন্ন ধরনের পণ্য সরবরাহ করতে পারি, এবং আমরা যুক্তিসঙ্গত দাম অফার করি।
Q5:OEM অর্ডার গ্রহণের জন্য আপনার MOQ কত?
A7:হ্যাঁ,আমরা উষ্ণভাবে আপনার OEM অর্ডার স্বাগত জানাই. আমাদের গ্রাহক সন্তুষ্ট করার জন্য,আমরা ছোট অর্ডার গ্রহণ এবং নমুনা আদেশ হিসাবে তাদের প্রক্রিয়া করতে পারেন।
